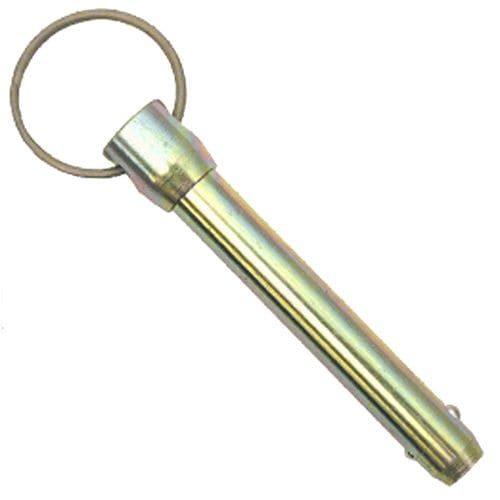

Быстросъемный центрирующий штифт с массивным хвостовиком и подпружиненными стопорными шариками. Встроенная головка обеспечивает точный допуск на длину захвата. Фиксирующие шарики удерживают штифт на месте силой пружины (не принудительная блокировка, как в шариковом стопорном штифте). Просто надавите на штифт, чтобы вставить, и потяните, чтобы снять. Сделано в США.
Доступны штифты диаметром от 3/16 до 1" (от 6 до 12 мм в метрическом исполнении), только из нержавеющей стали. Стандартные длины рукояток для каждого диаметра перечислены в таблицах ниже, большинство из которых имеются на складе для отправки в тот же день. Стойкие штифты со специальной длиной захвата до 12 дюймов (300 мм) могут быть быстро изготовлены на заказ. Ссылка Part Configurator в верхней части этой страницы может быть использована для любого стопорного штифта, как стандартного, так и специального.
Фиксирующие шарики удерживают штифт на месте силой пружины. Просто надавите на штифт, чтобы вставить, и потяните, чтобы снять. Штифты диаметром 3/16 дюйма имеют только один стопорный шарик вместо двух из-за их маленького размера.
Чтобы заказать штифты со стандартным прилагаемым кабелем (Cable Assembly CL-82-KA-12.0 - №2 размер кабеля, 12" длина, с клеммой на свободном конце для крепежного винта №10 или M5), добавьте "-C" к номеру детали:
CL-4-DEP-1.50-S-C
Для дополнительной 10-дюймовой нейлоновой шнурки к номеру детали добавьте "-NL":
CL-4-DEP-1.50-S-NL
Сталь (Прекращено):
Хвостовик > 4130 сталь, термически обработанный Rc 36-40, оцинкованный желтый хромат. Пружина > 17-7PH или 302 нержавеющая сталь. Кольцо > 302 нержавеющая сталь. Шарики > 440C нержавеющая сталь. DFARS и RoHS совместимы.
Нержавеющая сталь:
Хвостовик > 300 серия нержавеющая сталь. Пружина > 17-7PH или 302 нержавеющая сталь. Кольцо > 302 нержавеющая сталь. Шарики > 440С нержавеющая сталь. Соответствует требованиям DFARS и RoHS.
---
