Буквенно-цифровое табло SW4000 series

для метрологииположения

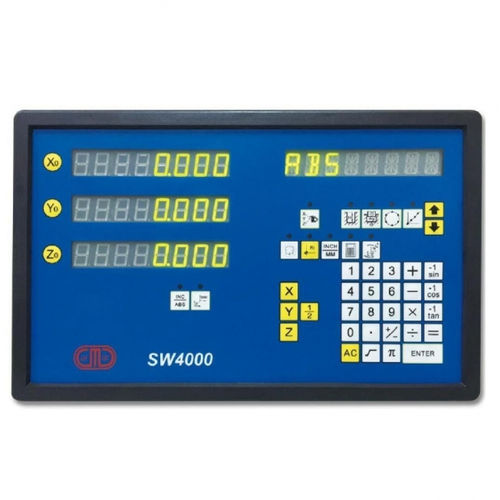

Многофункциональный цифровой считыватель SW4000 CARMAR TAIWAN Многофункциональный цифровой считыватель Многофункциональный цифровой считыватель серии SW4000 может быть установлен на всех видах станков для обеспечения функций позиционирования и метрологии. У нас есть DRO для 2 осей, 3 осей, EDM и 8 осей. - Технические характеристики оборудования 1. Входное напряжение: AC 90V - 240V 2. Потребляемая мощность: Макс. 15W 3. Размеры : 295 мм x 185 мм x 45 мм 4. Вес : 1,45 кг 5. Сигналы линейной шкалы : Ортогональная TTL квадратная волна, частота ＜ 2 MHZ, Ток ＞1 мА 6. Выбор разрешения: 0.1μm, 0.2μm, 0.5μm, 1μm, 2μm, 5μm, 10μm, 20μm, 50μm Функции программного обеспечения 1. Установка нулевой координаты. 2. расчет ½ для определения центра заготовки. 3. Преобразование ABS/ INC, выбор диаметра/радиуса. 4. Функция усадки. 5. DIR: установка направления координат. 6. RI detection: установка и вызов базовой точки для обработки. 7. Компенсация ошибок: линейная компенсация. 8. ПОВОРОТНЫЙ ЭНКОДЕР: 1°～0.0001°. 8. Память мгновенного отключения питания. 9. Множественные функции обработки: (1) Обработка по окружности болта (2) R-угол (3) Разбивка отверстий по наклонной линии (4) Обработка по наклонной линии Номер заказа: 1. Дуговая обработка, Рамповая обработка (SW4000-2, SW4000-3) 2. EDM-обработка (SW-4000-E) 3. Обнаружение кромки, функция токарной обработки (опция)
