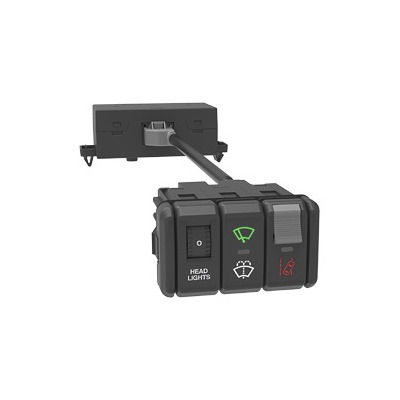

Переключатель с мультиплексированием CM series

клавишный2 полюсаIEC

Мультиплексная коммутационная система серии CM оснащена модулем коммутации локальной межсетевой связи (LIN) и модулем контроллера CAN/LIN. Модуль коммутации включает в себя держатель, на котором размещается до трех уникально идентифицируемых переключателей и реостатов (узлов коммутации). На держателе также имеются два разъема LIN, один из которых подключается к модулю контроллера, а другой - для последовательного соединения с другими модулями переключателей. При последовательном соединении 1 шина LIN может поддерживать до 15 функций переключения. Модуль переключателей также позволяет подключать отдельные жестко соединенные двухполюсные переключатели, которые обеспечивают обратную связь по состоянию через модуль контроллера, что позволяет использовать систему серии CM в качестве комбинации LIN и нагрузок с прямым управлением. Узлы переключателей могут быть сконфигурированы с различными функциями схемы и со стандартными или блокирующими приводами, которые могут быть вытравлены лазером максимум в трех местах. Варианты подсветки включают подсветку и функциональные индикаторы, все они управляются сетью протокола LIN. Каждый из узлов переключателя можно снять или заменить, что упрощает обслуживание и переназначение функций и мест. Модуль контроллера выполняет функции интерфейса сети CAN для ЭБУ системы (не поставляется) и переключателей LIN. Он позволяет подключить до 3 шин LIN для выполнения в общей сложности 45 функций переключателей в одной системе. В совокупности эти конструктивные и технические особенности делают коммутационную систему CAN/LIN серии CM универсальным и гибким вариантом, позволяющим уменьшить количество проводов и вес автомобиля, обеспечивая при этом новую технологию коммутации, отвечающую требованиям дизайна коммерческого транспорта.
