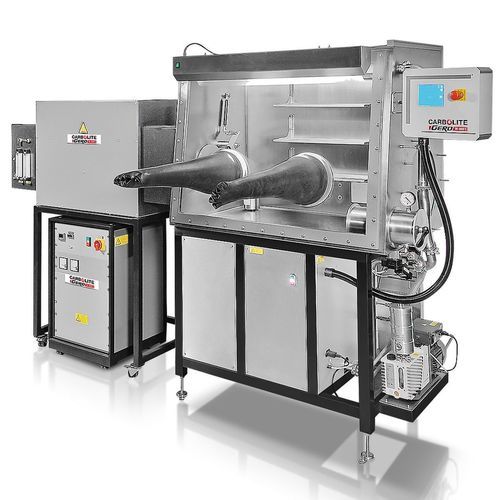

Бардачок с контролируемой атмосферой

полностью автоматизированный

Обзор
Carbolite предлагает индивидуальные перчаточные боксы, интегрируемые с трубчатыми печами (до 1800°C) и камерными печами (до 3000°C). Блоки адаптируются под технологические требования заказчика и могут быть выполнены для инертной или контролируемой реакционной атмосферы.

Управление и автоматизация
Все системы доступны в ручном, полуавтоматическом или полностью автоматическом вариантах с PLC. Доступны контроллеры массового расхода для точной подачи газа и повторяемости процесса.

Газовая атмосфера и безопасность
Управление инертным газом включено в стандартную комплектацию. Типичные инертные газы — азот или аргон при небольшом давлении для защиты образцов от окисления. Предоставляются комплексные пакеты безопасности для реактивных газов: H2, CO, CO2, H2S, H2O, CH4 и этен.

Вакуумные опции
Для приложений, требующих вакуума, доступны турбонасосы для высокого вакуума: для интеграции с трубчатыми печами до 1450°C и с камерными печами до 2200°C.

Конфигурация перчаточного бокса
Размер перчаточного бокса, количество и размеры шлюзов и количество перчаток настраиваются под требования заказчика. Достижимые атмосферы и давления ограничены общепринятыми стандартами конструкции перчаточных боксов. При необходимости возможна работа в пониженном давлении для защиты персонала.

Концепции загрузки

• Горизонтальная загрузка камеры печи через боковую или заднюю стенку перчаточного бокса.
• Вертикальная загрузка с печью, расположенной над перчаточным боксом; автоматизированный механизм перемещает образец в бокс.

Примеры / Типичные установки
Типичные установки включают фронтальные камерные печи, интегрированные с перчаточными боксами, фронтальные трубчатые печи с интегрированными боксами (нагреваемые длины и диаметры труб определяются проектно), детальные виды механизмов загрузки и шлюзов, парные печи в перчаточных боксах для требовательных промышленных применений и высокие вертикальные разрезные трубчатые печи, интегрированные с боксами для длинных нагреваемых длин, разделённых на несколько зон.

Технические характеристики

• Диапазоны температур: трубчатые печи до 1800°C; камерные печи до 3000°C.
• Варианты управления: ручное, полуавтоматическое, полностью автоматизированное PLC с контроллерами массового расхода.
• Управление инертным газом включено; типичные инертные газы: азот или аргон (легкое избыточное давление).
• Доступны пакеты безопасности для реактивных газов: H2, CO, CO2, H2S, H2O, CH4, этен.
• Возможность вакуума: турбонасосы для высокого вакуума для трубчатых печей до 1450°C и камерных печей до 2200°C.
• Настройка перчаточного бокса: конфигурируемый размер, количество/размеры шлюзов, количество перчаток.
• Концепции загрузки: горизонтальная загрузка через бок/зад; вертикальная загрузка с печью над боксом и автоматической подачей образца.
• Интеграция системы: совместимо с типами трубчатых и камерных печей и различными вариантами управления/автоматизации.
