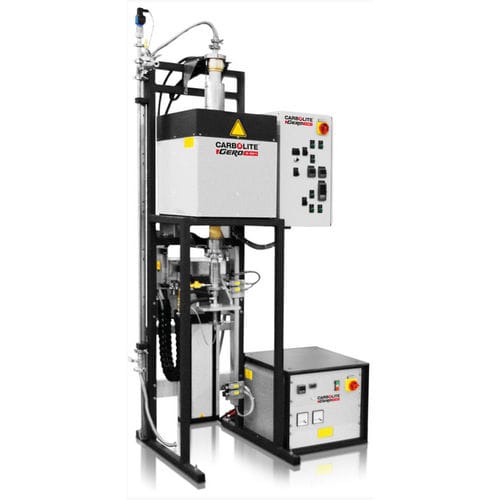

Трубчатая печь BV-HTRV series

для термообработкидля выращивания кристалловэлектрическая

Специальная печь BV-HTRV для выращивания кристаллов методом Бриджмена. Сущность данного метода состоит в следующем: предварительно синтезированный расплавленный материал медленно движется из зоны высокой температуры в зону низкой температуры, в процессе чего формируется монокристалл. Трубчатые печи BV-HTRV оснащаются подъемным блоком, специально разработанным для данной области применения. Трубчатые печи HTRV 70-250 или HTRV 100-250 оснащаются подъемным блоком в стандартной комплектации. В принципе, подъемным блоком можно оснастить любую трубчатую печь. Наиболее часто используются печи моделей HTRV 70-250 и HTRV 100-250. Одним из достоинств данных печей является малая длина зоны нагрева, позволяющая создать температурный градиент, идеальный для выращивания кристаллов методом Бриджмена. Температура в печи постепенно уменьшается по мере движения сверху вниз. С помощью подъемного блока образец движется с заданной скоростью в зону меньшей температуры. Для точного измерения температуры образца рядом с ним располагается термопара. Образец и термопара размещаются в нижней части подъемного блока. Движение образца может выполняться как максимально быстро (для удобства загрузки/разгрузки), так и с заданной скоростью в процессе выращивания кристаллов. Образец и термопара находятся в керамической рабочей трубке печи, закрытой с обоих концов фланцами с водяным охлаждением. В верхней части печи рабочая трубка и фланец крепятся к раме. В нижней части печи находится сильфон, соединяющий рабочую трубку и подъемный блок. Когда образец опускается, сильфон удлиняется. При необходимости данный процесс можно выполнять даже в вакууме.
