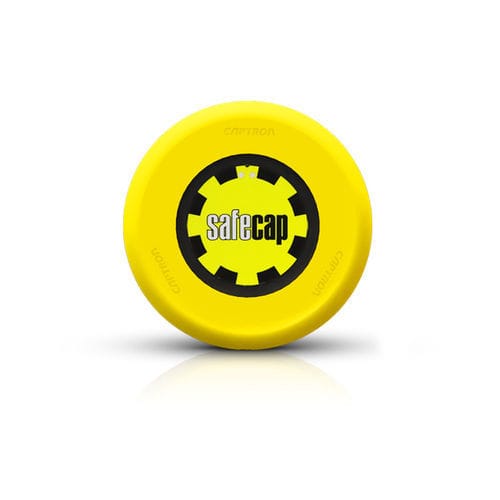

Двойное ручной переключатель для обеспечения безопасности SC31

Описание

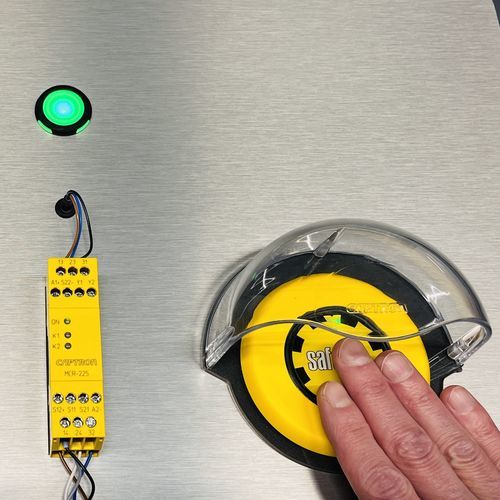

Компактный двуручный защитный датчик для систем управления двумя руками. Область срабатывания Ø 50 мм и низкий общий профиль (7 мм). Сертифицирован с MCR-225 и PILZ PNOZ s6; протестирован TÜV SÜD по EN ISO 13849-1 и EN ISO 13851.

Применение
ШТАМПОВКА | ПРЕССОВАНИЕ И ДРУГИЕ ПРИМЕНЕНИЯ С ДВУРУЧНЫМ УПРАВЛЕНИЕМ

Функции и индикация

• Визуальная индикация: зелёный светодиод (готовность к работе), жёлтый светодиод (активирован)
• Сертификация: Сертифицировано с приборами обработки сигнала (реле MCR-225, PILZ PNOZ s6)
• Совместимо со стандартными контроллерами безопасности и реле безопасности
• Защита: 100% водонепроницаемо и маслоустойчиво – фронт IP68, задняя часть IP67; датчик полностью залит
• Конструкция: Ø 50 мм рабочая поверхность, малая высота 7 мм, разъёмы M12 5‑контактный и M12 8‑контактный (6‑контакт занят)
• Видео: Безопасная работа машины с помощью двуручного управления (видео продукта)

Загрузки (доступно для этого продукта)

• Технический паспорт: SC31 двухканальный (5‑контакт)
• Технический паспорт: SC31 двухканальный (6‑контакт)
• Декларация соответствия ЕС SC30/SC31
• Декларация UKCA SC30/SC31
• Декларации RoHS / REACH, относящиеся к SC30/SC31
• Сертификат типового испытания CE SC3x

Технические характеристики

• Питание: 24 V DC (19,2…28,8 V)
• Оптическая индикация: жёлтый LED; зелёный LED
• Температура эксплуатации: -25 °C … +75 °C
• Степень защиты: фронт IP68; задняя часть IP67
• Потребляемый ток: макс. 20 mA
• Время отключения: макс. 50 ms
• Время включения: макс. 30 ms
• Номинальное изоляционное напряжение: 32 V
• Подключение: M12
• Число проводников: 5‑контакт; 6‑контакт
• Performance Level: PLe* (значения достигаются в сочетании с соответствующе одобренным реле безопасности для двуручных управлений)
• MTTFd: 1123 года
• PFHd: 2,47E-10 /h
• Категория: CAT 4*
• DC: 0 (99% с реле)
• TM: 20 лет
• Примечание*: Значения достигаются в сочетании с соответствующе одобренным реле безопасности для двуручных управлений
