Измерительная система плоскостности

оптическаябесконтактная

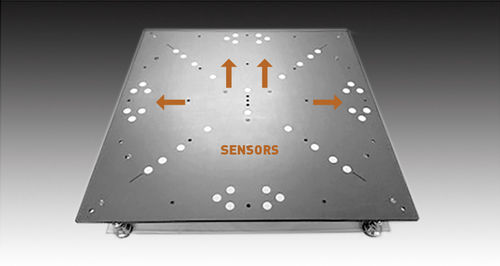

Для любых поверхностей, требующих превосходной плоскостности менее 100 микрон, на рынке доступны оптические системы контроля по оси Z, использующие стол XY. Эти системы имеют высокую цену (порядка $30 тыс.), особенно если размер детали превышает 12" (300 мм). Как правило, в процессе производства после шлифовки поверхность повторяется хорошо, и 100-процентный контроль может не потребоваться. Применение многоточечной пластины для контроля плоскостности с 32 точками, пространственно расположенными для акцентирования внимания на известном максимальном отклонении от идеальной плоскости, позволяет получить гораздо более дешевое, экономичное решение, но с результатом 90% пространственной плоскостности. Применяя решение по мультиплексированию бесконтактных датчиков с хорошо расположенным массивом датчиков и используя программное приложение Capacitec Bargrafx™ от 16 до 32 точек, вы можете получить профили плоскостности за половину цены.
