516-SW - это интеллектуальный многоканальный усилитель для измерения смещений, зазоров и отверстий, который стоит примерно в два раза дешевле современных специализированных усилителей. Этот новый многоканальный коммутируемый усилитель сигнала Capteura® не жертвует очень высокой линейностью и стабильностью систем реального времени.
Совместимый со всеми зондами Capacitec, 516-SW может переключать от 4 до 16 каналов для использования в системах измерения смещений, зазоров, параллельности и отверстий. Он идеально подходит для приложений многоточечных измерений с низкой скоростью для измерения смещения до 16 каналов, измерения зазора до 8 датчиков с двойным зазором и измерения отверстия с 8 дифференциальными позициями.

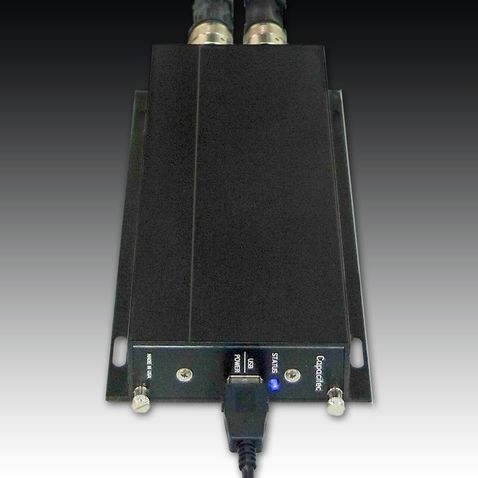

516-SW помещен в небольшой прочный алюминиевый корпус с внешними размерами 9,5" X 4,25" X 1,25" (241 мм x 108 мм x 32 мм). Эта компактная коммутационная конфигурация идеально подходит для большого числа промышленных приложений, таких как многоточечные измерения выравнивания зазоров при производстве реактивных турбин. Кроме того, 516-SW используется в качестве инструмента для измерения параллельности, который заменяет несколько комбинаций двухканальных усилителей с двойными датчиками зазора для измерения щелевых покрытий штампов.
Система оснащена разъемом последовательного порта USB Type A или дополнительным интерфейсным модулем Ethernet J45. Она передает данные измерений на ПК или контроллер ПЛК. Это позволяет избежать дополнительных затрат на внешнюю плату или модуль 18-разрядного АЦП.
Клиенты могут интегрировать линейную строку данных модуля 516-SW в собственное программное обеспечение для измерений в процессе производства и контроля качества.
Следите за скорым выпуском 532-SW - 32-канального коммутирующего усилителя от Capacitec.
Типичные применения
Картирование поверхностей от малых до больших масштабов
Выравнивание инструмента для параллельности роликов с тройным зазором
---
