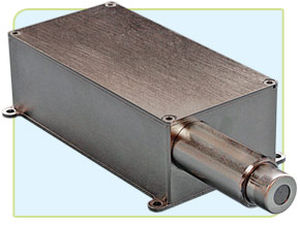

Детектор рентгеновских лучей X-PIPS™

Система детекторов включает в себя: - 13 кремниевых дрейфовых детекторов (SDD) - Окно Be размером 1 мил (25 мкм) - КМОП предусилители - Источник высоковольтного питания - Криогенное (импульсно-трубное) охлаждение Детекторный массив X-PIPS™ - это подсистема спектроскопии, чувствительная к рентгеновскому излучению и низкоэнергетическим гамма-лучам. Она состоит из тринадцати кремниевых дрейфовых детекторов (SDD) с малошумящим КМОП предусилителем сбросного типа, источника питания высокого напряжения и криогенного охладителя. Элементы детектора и КМОП предусилители охлаждаются и регулируются по температуре, что обеспечивает стабильную работу в изменяющихся условиях окружающей среды. Бериллиевое входное окно толщиной 1 мил (25 мкм) позволяет измерять рентгеновское излучение с энергией до 1 кэВ. КМОП предусилители имеют механизм быстрого сброса, который уменьшает мертвое время и позволяет детектору хорошо работать при высоких скоростях счета. Высокопроизводительный SDD в сочетании с КМОП предусилителем обеспечивает очень быстрый отклик с низким уровнем шума, что приводит к чрезвычайно хорошему энергетическому разрешению с быстрым временем нарастания сигнала. Время нарастания сигнала значительно ниже 50 нс, что обеспечивает превосходное энергетическое разрешение при высоких скоростях счета. Энергетическое разрешение гарантируется в диапазоне температур окружающей среды от +10 °C до +30 °C при заводских настройках по умолчанию.
