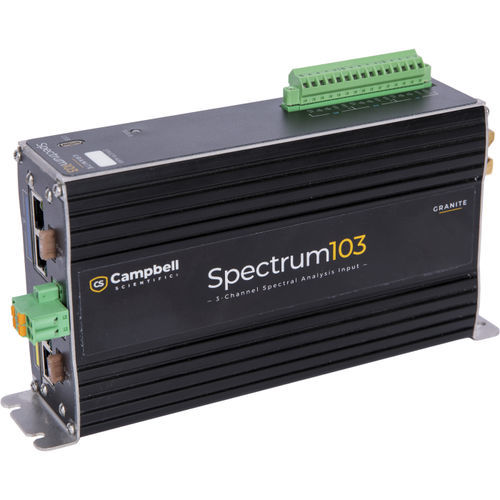

Аналоговый входной модуль Spectrum

3 канала9 каналовдля датчика

Модуль спектрального анализа и высокоскоростного ввода - доступен в трехканальном и девятиканальном вариантах - обеспечивает высокоскоростную синхронную выборку для аналоговых входов со специальным оборудованием аналогового ввода, включающим усилители, фильтры и аналого-цифровые преобразователи (АЦП). Преимущества и особенности - Синхронизация между несколькими модулями - Идеально подходит для трехосевых акселерометров и тензодатчиков - Подключение к регистратору данных через EPI и CPI - Упрощенное создание базовых программ - Частота дискретизации до 10 кГц Техническое описание Модели Spectrum 103 (три канала) и 109 (девять каналов) имеют одинаковую конструкцию, предлагая множество выбираемых диапазонов входного сигнала на каждом канале. Синхронизация Каналы оцифровываются с помощью 32-разрядного АЦП и обеспечивают синхронизацию выборки между каналами в пределах примерно ±10 нс. При использовании шины EPI для синхронизации нескольких модулей синхронизация между модулями достигается в пределах ±100 нс. Трехосевой Каждый канал Spectrum предлагает выбор диапазонов входных сигналов: ±200 мВ, ±1 В, ±5 В и ±10 В. Модели Spectrum 103 и 109, обеспечивающие три или девять входных каналов соответственно, идеально подходят для трехосевых акселерометров и тензорезисторов. Подключение через EPI и CPI Модули Spectrum подключаются к регистраторам данных через сети EPI или CPI с помощью стандартных кабелей Ethernet (CAT5e, CAT6 или выше). Сети EPI идеально подходят для приложений Spectrum. При меньшем количестве каналов один Spectrum подключается к традиционному регистратору данных с поддержкой CPI, например, CR6 или CR1000X. Базовое программирование Программное обеспечение Short Cut упрощает создание базовых программ для считывания нескольких модулей Spectrum.
