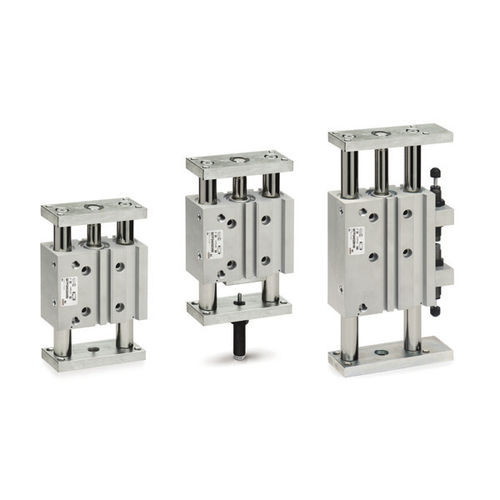

Цилиндр со встроенной направляющей QCTF, QCBF series

пневматическийс магнитным поршнемдвойного действия

компактный с направляющими QCTF = направляющие с подшипником скольжения QCBF = направляющие с подшипником качения Действиедвустороннего действия Материалыкорпус - анодированный алюминий шток - нержавеющая сталь платформа - оцинкованная сталь QCTF направляющие - нержавеющая сталь AISI 420B QCBF направляющие - закаленная сталь С50 уплотнения - полиуретан Креплениерезьбовые и гладкие отверстия в корпусе пневмоцилиндра Ход min - maxсм. таблицу Рабочая температура0°C ÷ 80°C (при сухом воздухе -20°C) Скорость50 ÷ 500 мм/с Демпфирование в конце хода тип Ашток выдвинут - механическое демпфирование шток втянут - механическое демпфирование мы рекомендуем избегать ситуаций, когда поршень упирается в крышку пневмоцилиндра Демпфирование в конце хода тип Bшток выдвинут - гидроамортизатор шток втянут - гидроамортизатор Демпфирование в конце хода тип Cшток выдвинут - гидроамортизатор шток втянут - механическое демпфирование мы рекомендуем избегать ситуаций, когда поршень упирается в крышку пневмоцилиндра Рабочее давление1 ÷ 10 бар Рабочая средачистый воздух без масла. Для стандартного исполнения: если уже используется смазка (мы рекомендуем масло ISO VG32), то ее подачу нельзя прекращать
