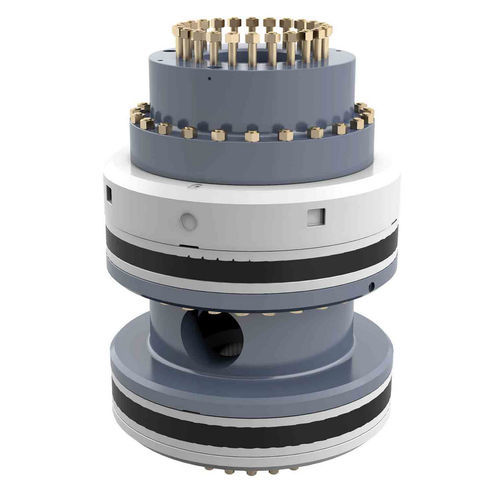

Секционный клапан с круглым основанием CF series

Диверторы Cameron полностью настраиваются для работы на буровых установках с плавучими платформами и домкратами соответственно. Разработанная для надежного и эффективного использования, каждая система состоит из корпуса, выпускных клапанов, спускоподъемных инструментов, системы управления, узла дивертора, пакеров овершотов и складских салазок. Дивертор CF-A поддерживает вращающиеся столы диаметром до 75,5 дюймов и имеет выносную способность до 2 500 000 фунтов. В нем используется один кольцевой уплотнительный элемент с номинальным давлением до 500 фунтов на кв. дюйм. Отвод CF-A оснащен четырьмя гидравлическими стопорными собачками, которые уменьшают количество шлангов и упрощают эксплуатацию. Он устраняет необходимость крепления шлангов к блоку дивертора, обеспечивая при этом подачу гидравлической жидкости для выполнения операций. Отвод CF-B поддерживает поворотные столы диаметром до 47 дюймов и рассчитан на давление до 2 000 фунтов на кв. дюйм. Пакеры могут быть разделены и закреплены на шарнирах, что позволяет заменять их при наличии трубы в скважине. Ходовые инструменты типа J-slot являются полностью механическими и не требуют гидравлики. Характеристики Посадочный бурт и выдвижные стопорные собачки в корпусе контактора для легкого спуска и извлечения блока контактора Коррозионностойкие сплавы нанесены на уплотнительные поверхности линии потока в корпусе контактора и все канавки кольцевых прокладок Кофферные дамбы и дренажные отверстия 4-in-NPT для сбора бурового раствора/грязи Имеются сварные швы с нулевым производством Выходы корпуса оснащены промывочными отверстиями Соответствие стандартам API Specs 6A, 16A, 16F, 8C, RP 53 и RP 64
