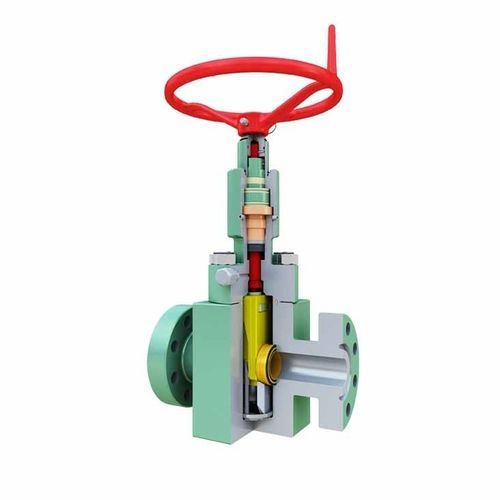

Клапан с затвором FLS-S

с маховикомдля контроляс фланцем

Задвижка Cameron FLS-S имеет кованую конструкцию, уплотнение "металл к металлу" и разъемную конструкцию затвора, что позволяет проводить одно испытание на герметичность с двумя седлами. В зависимости от метода приведения в действие арматуры (ручной или силовой привод), два затвора приводятся в действие механически, прикладывая крутящий момент или усилия пружины для создания начального уплотнения. При проведении испытания на герметичность оба затвора сначала приводятся в действие механически для создания начального уплотнения. Затем прикладывается испытательное давление и сбрасывается через фитинг для смазки колпака, расположенный за задним седлом штока. Клапан не предназначен для хода при проведении испытания на двойное уплотнение при полном рабочем давлении. В адаптере маховика клапана расположен настоящий срезной штифт для защиты от чрезмерного крутящего момента и облегчения замены штифта. Эта конструкция разъемного затвора доступна для всех номинальных давлений и размеров прохода клапанов FLS и FLS-R. Преимущества Двунаправленная конструкция, обеспечивающая универсальность направления потока и увеличенный срок службы Положительное уплотнение металл-металл в местах соединения затвора с седлом и седла с корпусом Простая, надежная конструкция затвора и седла, обеспечивающая простоту обслуживания в полевых условиях и минимальный запас запасных частей Раздельная конструкция затвора позволяет проводить испытания на одном седле для обоих направлений потока Два подпружиненных, работающих под давлением, неэластомерных манжетных уплотнения между каждым седлом и корпусом, которые способствуют уплотнению при низком давлении и защищают от проникновения загрязняющих частиц в полость корпуса и зоны уплотнения Конструкция уплотнения штока охватывает весь диапазон давлений, температур и жидкостей, встречающихся при эксплуатации устья скважины и манифольда Уплотнение крышки от металла до металла
