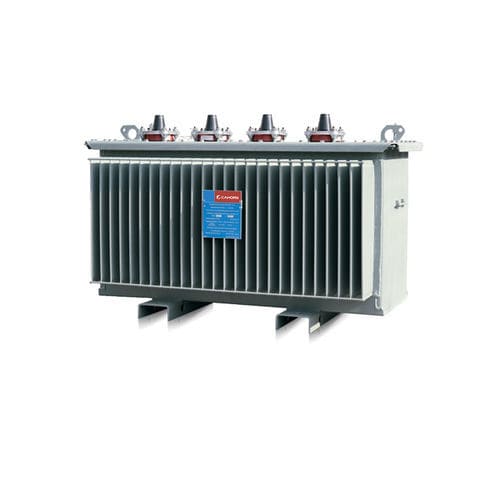

Катушки нейтральной точки (зигзагообразная муфта) используются для заземления нейтрали через высокоомный проводник.
Трехфазные катушки нейтрали располагаются на станциях источников HVB/HVA и подключаются к сети среднего напряжения. Трехфазные катушки нейтральной точки позволяют:
- создать искусственную нейтральную точку
- вводить определенное сопротивление между этой нейтралью и землей для ограничения тока при фазно-земляных замыканиях в сети.
- Герметичная конструкция в ванне с минеральным маслом для наружной установки.
- Рама, поддерживающая однофазную магнитную цепь из кристаллического железокремниевого листа.
- Медные катушки.
- Изоляция из металлоарамидных волокон класса H.
- Режим охлаждения ONAN.
- Подъем за 2 кольца, расположенные на крышке.
- Эксплуатационная надежность: Исключительная механическая прочность с точки зрения электродинамической силы благодаря катушкам, склеенным эпоксидной смолой*.
- (*Квалификационные испытания, определенные спецификацией EDF HM-24/94/021 B от 17/07/95, проведенные в Ренардьерской электротехнической лаборатории).
- Стойкость индуктивностей к тепловым ударам, вызванным повторяющимися токами через нейтраль во время эксплуатации (твердая изоляция с тепловым индексом > 180°)
---
