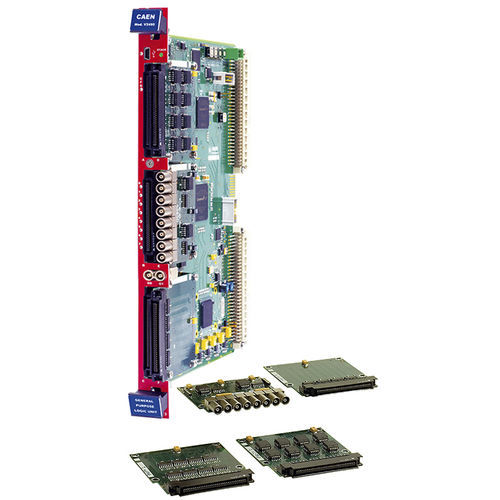

Программируемый логический контроллер со встроенным E/S V2495

Настраиваемый пользователем блок ПЛИС Входы LVDS/ECL/PECL (дифференциальные) 64 входа с возможностью расширения до 162 (с 32 выходами) 32 выхода с возможностью расширения до 130 (с 64 входами) 32 независимых программируемых генератора затворов и задержек 3 слота расширения для платы piggyback Подключение Mini-USB 2.0 Обзор V2495 - это программируемая ПЛИС общего назначения и блок ввода-вывода, размещенный в модуле VME 6U шириной 1 юнит. Плата представляет собой подходящее решение для реализации таких цифровых функций, как совпадения, триггерная логика, генератор затворов и задержек, регистр ввода/вывода и др. Архитектура V2495 основана на пользовательской ПЛИС (Altera Cyclone V 5CGXC4, 50 тыс. логических элементов), которая непосредственно сопряжена с входами/выходами передней панели (до 162 входов и до 130 выходов) и внутренней локальной шиной. Управление и программирование V2495 может осуществляться "на лету" через шину VME или непосредственно через разъем Mini-USB на передней панели. Для удобства загрузки пользовательской микропрограммы в пользовательскую ПЛИС бесплатно поставляется программное обеспечение. V2495 также дополнен 32 внутренними линиями задержки, которые могут быть использованы для генерации программируемых сигналов затвора и задержки. Канальный интерфейс может быть свободно расширен путем добавления до трех независимых плат piggyback (имеется 3 слота расширения, сопряженных с пользовательской ПЛИС), выбирая один из пяти доступных типов: A395A 32 входных канала LVDS/ECL/PECL A395B 32 выходных канала LVDS A395C 32 выходных канала ECL A395D 8 каналов ввода/вывода NIM/TTL A395E 8 каналов аналогового вывода 16 бит Таким образом, модель Mod. V2495 позволяет достичь максимального числа 194 каналов ввода/вывода.
