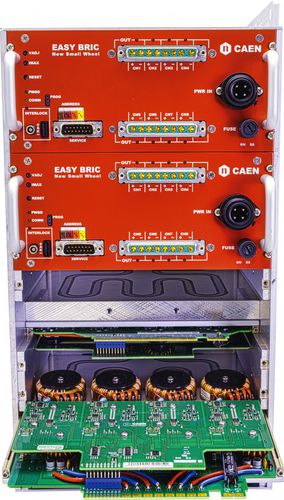

Преобразователь DC/DC мощности EASY BRIC1

Источник питания постоянного/постоянного тока EASY6000 Устойчивость к магнитному полю и радиации Ионизирующее излучение (суммарная доза) 200 Гр Повреждение смещением 5,8-1012 1-МэВ экв. н/см2 Флюенс одиночного события 1,0-1012 п/см2 (E > 20 МэВ) Магнитное поле 0,5 Т 8 положительных каналов 10 ÷ 12 В / 16 A 300 В постоянного тока Входное напряжение Vset с помощью триммера Включение/выключение для каждого канала Каналы индивидуально контролируются и защищаются Возможность блокировки 48 В Сервисное местное и удаленное включение/выключение Индивидуальный плавающий возврат Жидкостное охлаждение B- и Rad-толерантный промежуточный преобразователь (BRIC) - это совершенно новый продукт семейства EASY, созданный для работы в суровых условиях БАК высокой яркости в ЦЕРНе. Его разработка началась в 2016 году с использованием всего опыта, накопленного CAEN в ходе строительства и многолетней эксплуатации БАК. В ходе тщательно спланированной испытательной кампании были проверены все компоненты до 200 Гр TID, а также весь модуль. Именно такая суммарная доза, как ожидается, будет достигнута в большинстве экспериментальных зон БАК HL в конце 2035 года. Также были проведены испытания в магнитном поле, и BRIC 1 показал эффективность выше 80% до 0,5 Тл, независимо от ориентации линий поля относительно канала DC-DC и, следовательно, магнитных катушек, имеющихся на плате.
