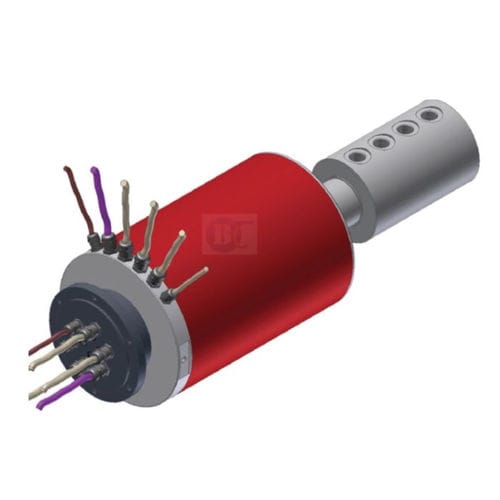

Гибридный поворотный шарнир с надежной конструкцией
◆ Этот продукт серии комбинируется с газом, жидкостью и электрической передачей.
◆ Данные о газе и жидкости гибридного контактного кольца
◆ Канал № 2
◆ Размер резьбы винта: M20x1,5, RC1 / 4"
◆ Среда: азот и гидравлическое масло
◆ Давление: 50 МПа
◆ диаметр потока: M12, M8
Особенности гибридного контактного кольца
Фланцевый монтаж или монтаж на валу
Комбинация сигнальных, силовых, пневматических и гидравлических цепей
Газ и жидкость № 1-12 Каналы
Давление 50 МПа
Всплеск уплотнения для защиты от пыли и влаги
Доступны различные осевые и радиальные выводы
Электрические характеристики гибридного контактного кольца
Силовые цепи - в соответствии с просьбой
Сигнальные цепи - в соответствии с просьбой
Мощность номинальное напряжение - 380 В переменного тока
Сигнал номинального напряжения - 240 В переменного / постоянного тока
Мощность Номинальный Ток - в соответствии с просьбой
Сигнал Номинальный Ток - 2A
Сопротивление изоляции - 1000 МОм при 500 В постоянного тока
Сопротивление изоляции сигнала - 500 МОм при 500 В постоянного тока
Диэлектрическая прочность - 500 В переменного тока при 50 Гц, 60 с
Электрический шум - GG
Длина провода - Стандартный 250мм
Размер провода питания - AWG 14 луженая тефлоновая или ПВХ изоляция
Размер сигнального провода - AWG 22 посеребренная тефлоновая изоляция
