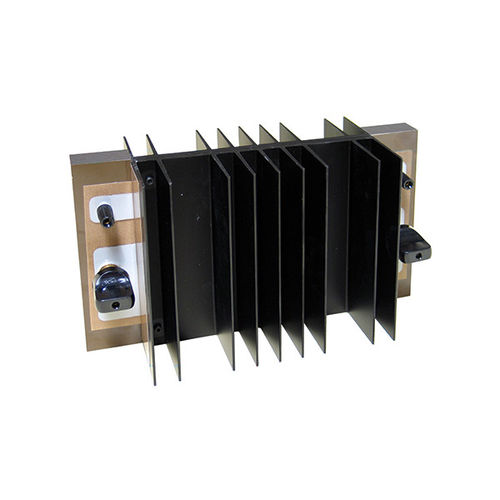

Резистор мощности 1282

частотыс металлическим кожухомвысокой точности

Прецизионный резистор большой мощности - 1282 В сочетании с очень точными цифровыми вольтметрами резисторы модели 1282 используются в качестве измерительных резисторов для точной регистрации постоянного и переменного тока до 200 А. Компактная конструкция обеспечивает универсальное применение. Исключительно низкий температурный коэффициент расширяет область применения во второй раз. Типичным применением является широкий спектр испытаний качества и надежности. Регулярные измерения позволяют получить достоверную информацию об уровне качества деталей, приборов и систем. Технологии, уже опробованные в наших прецизионных и калибровочных резисторах, которые особенно гарантируют надежную передачу рассеиваемого тепла, были перенесены на прецизионные резисторы большой мощности. Они разработаны по четырехпроводному принципу измерения. Напряжение на пути выравнивается до заданного значения с точностью до 0,02 % (при эталонной температуре = 23 °C). При максимальной нагрузке происходит повышение температуры внутри резистора. Это повышение температуры компенсируется большой площадью поверхности охлаждающего корпуса. Тепловое сопротивление описанных резисторов составляет 1 К/Вт: температура резистора повышается на 1 К на каждый ватт подводимой энергии. Все значения мощности и предельные значения на диаграммах на обороте относятся к резистору из материала MANGANIN®. Неблагоприятные условия монтажа с недостаточной возможностью вентиляции и охлаждения должны быть учтены соответствующим образом. ОСОБЕННОСТИ Температурный коэффициент ≤ 10 ppm/K Номинальная нагрузка 20 Вт Диапазоны 1 мΩ ... 100 мОм Четырехтерминальный принцип измерения Точность 0,02 % Для технической частоты 50 Гц Диапазон рабочих температур - 0 ... +23 ... +40 °C
