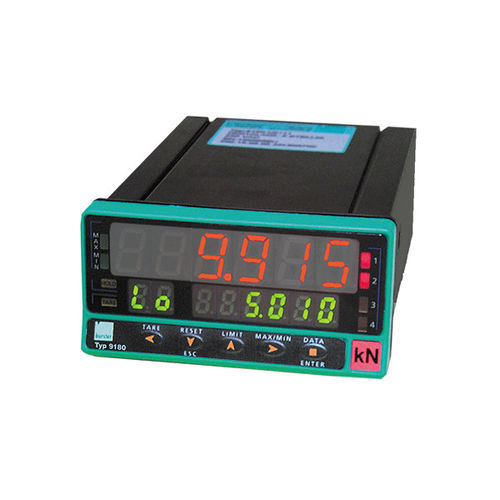

Система диагностики для электрического прибора 9180

Модель 9180 поддерживает датчики силы, давления и крутящего момента, работающие по тензометрическому принципу, а также подключение датчиков положения и угла в потенциометрической или DC/DC конфигурации. Она также позволяет измерять сигналы процесса ± 1 В/ 5 В/ 10 В или 0...1 мА, 0(4)...20 мА. Текущее измеренное значение отображается на главном светодиодном дисплее высотой 14 мм, а второй дисплей, расположенный непосредственно под ним, обеспечивает считывание пикового значения. Дисплей особенно подходит для высокоточных измерений благодаря высокой точности 0,1%. Также можно контролировать до 4 предельных значений и выдавать результаты через релейные или транзисторные выходы. Таким образом, дисплей значений процесса может использоваться для классификации, управления процессом и контроля. Текущее измеренное значение замораживается на дисплее при активации внешнего сигнала HOLD. Функция TARE полезна, например, для выравнивания предыдущих нагрузок. Дополнительный последовательный интерфейс может использоваться для передачи измеренных значений и выполнения настроек устройства. Для этого по запросу поставляется мощное программное обеспечение для ПК. Современная микропроцессорная техника позволила реализовать множество специальных функций для практического использования. Меню настройки прибора является стандартным. Аббревиатуры с пояснениями значительно облегчают этот процесс, так что даже неопытные пользователи могут обойтись без инструкции по эксплуатации. Сначала пользователь задает тип входного сигнала или датчика. Можно выбрать тензометр, потенциометр или технологические сигналы 0 ...1 мА, 4 ...20 мА или ± 1 В, ± 10 В, а также датчики постоянного тока. Затем выбирается процесс калибровки. В зависимости от протокола датчика пользователь может выбрать между обучением и калибровкой.
