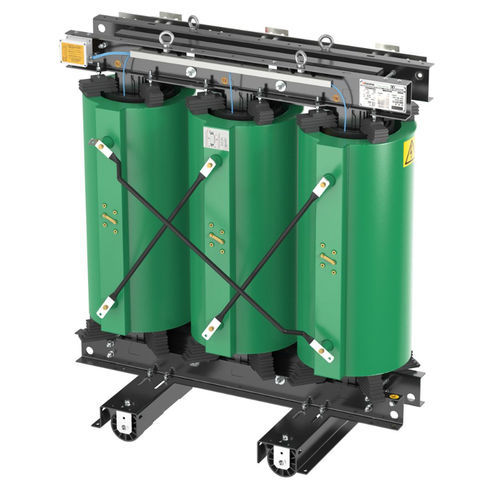

Силовой трансформатор HC5AIAQBA

для распределенияс полимерным покрытиемдля использования в промышленности

Обзор продукта
Трансформатор с литой смолой HC5AIAQBA для распределения от среднего напряжения к низкому. Класс изоляции 36 kV, номинальная мощность 160 kVA. Разработан для промышленных применений, требующих безопасной и минимально обслуживаемой эксплуатации.

Ключевые электрические параметры

• Первичное напряжение (Vprim): 33 kV
• Вторичное напряжение (Vsec): 400 V
• Потери на холостом ходу (Po): 414 W
• Потери, связанные с коротким замыканием (Pk): 2860 W
• Короткозамыкательное напряжение (Uk): 6 %

Технические данные

• Бренд: BTicino
• Стандарты: IEC 60076-11 и EN 50708
• Номинальные напряжения: 33 kV / 400 V
• Частота: 50 Hz
• Номинальная мощность: 160 kVA
• Высота: 1,75 m
• Ширина: 850 mm
• Длина: 1,6 m
• Серия: Green T.HE

Семейство / основные преимущества

• Высокопроизводительные устройства для экстремальных условий окружающей среды
• Изготовлено в соответствии с EN 50708-2-1
• Эко-совместимая конструкция в соответствии с Регламентом 2019/1783
• Разработан для снижения энергопотребления в эксплуатации

Техническая документация
Руководство по установке доступно. Каталог Green T.HE и презентационное видео семейства продуктов доступны для загрузки.

Характеристики / технические спецификации

• Код продукта: HC5AIAQBA
• Тип: Трансформатор с литой смолой, класс изоляции 36 kV
• Номинальная мощность: 160 kVA
• Номинальное напряжение (первичное/вторичное): 33 kV / 400 V
• Частота: 50 Hz
• Короткозамыкательное напряжение (Uk): 6 %
• Po (потери на холостом ходу): 414 W
• Pk (потери при коротком замыкании): 2860 W
• Высота: 1,75 m
• Ширина: 850 mm
• Длина: 1,6 m
• Название серии: Green T.HE
