Сваебойная установка JX является мобильной, самовозводимой и радиоуправляемой. Установка смонтирована на базовом блоке JCB, использует 12,5-метровую одиночную сваебойную мачту и любой из трех сваебойных молотов BSP-TEX с гидравлическим ускорением из серии DX. Сваебойная установка JX способна забивать стальные, деревянные или бетонные сваи длиной до 8 м.

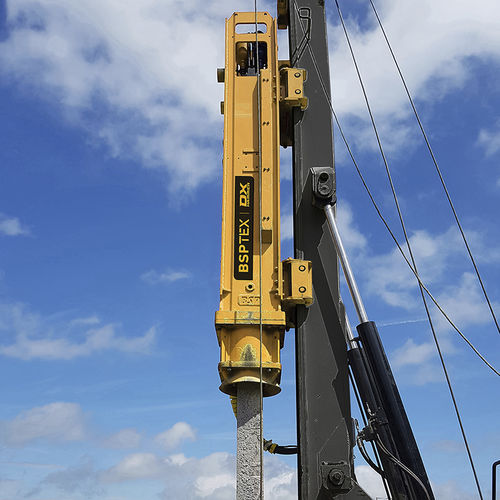

Главное изображение буровой установки JX
Основная лебедка с тормозом перемещает сваебойный молот весом 3,9-5,5 т, а дополнительная лебедка используется для работы со сваями. Буровая установка также оснащена мачтовой опорой и направляющей для свай. Более подробная информация приведена в техническом паспорте серии молотов DX.
Подробнее
Потребляя всего 150 литров масла в минуту при давлении 150-170 бар, высокопроизводительный молот может выдавать до 30 кНм энергии при 60 об/мин. Эта производительность превышает
требования большинства проектов для забивки бетонных свай, в результате чего машина работает примерно на 50% мощности. Расход топлива сваебойной установки JX составляет
10 литров в час.
Общий вес установки составляет 28,6 т, и этот небольшой вес в сочетании с широкой и длинной ходовой частью снижает давление на грунт, оказываемое машиной, до 82 кН/м2 без сваи.
Сваебойная установка JX является самомонтируемой и мобилизуется за считанные минуты после прибытия на место. Цилиндр двойного действия обеспечивает быструю скорость забивки.
Цилиндр двойного действия создает высокую энергию удара. При собственном весе макс. 2500 кг и энергией удара макс. 30 кН.м, JX может забивать сваи с предельной несущей способностью до 2500 кН.
JX имеет широкий ассортимент принадлежностей DX и может забивать стальные, деревянные или бетонные сваи длиной до 8 м.
Управление буровой установкой и молотом JX осуществляется из кабины или с помощью радиоуправления (дополнительная опция).
---
