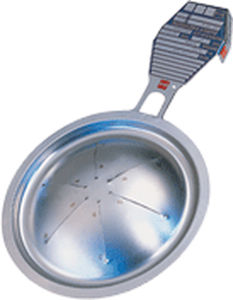

Разрывная мембрана прямого действия Type D

из композита

Композитная разрывная мембрана Тип D Композитная разрывная мембрана типа D состоит из шлицевой металлической верхней секции и пластиковой или металлической мембраны, расположенной на вогнутой или напорной стороне верхней секции. Верхняя секция является зоной давления и контролирует степень разрыва мембраны. Поскольку верхняя секция имеет открытые пазы, уплотнение изолирует ее от рабочей среды и предотвращает утечку. Как и разрывная металлическая мембрана типа B, композитная мембрана типа D имеет куполообразную форму с угловым расположением седла. Давление прилагается к вогнутой или вогнутой стороне диска, создавая натяжную нагрузку на металл диска. Уплотнительный материал разрывной мембраны типа D тонкий и может быть поврежден посторонними веществами на уплотнительных поверхностях или фланцах. Возможно, желательно использовать более тяжелое металлическое кольцо толщиной стенки, постоянно установленное на седле пластикового или металлического уплотнения. Этот узел называется разрывная мембрана типа DR. При использовании двух колец узел называется разрывными мембранами типа DRR.
