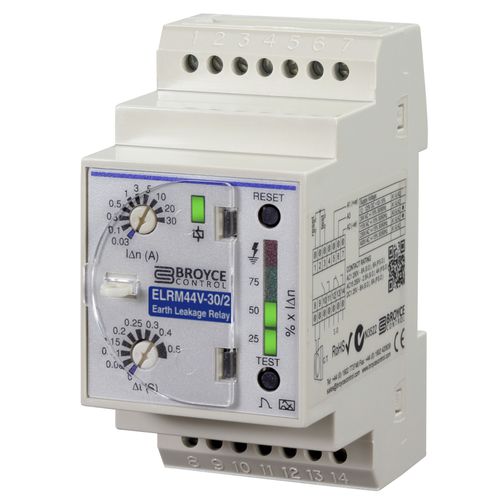

Защитное реле замыкания на землю ELRM44V-3/2

1NO1NO/NFна DIN-рейке

- Тип A - Реле утечки на землю - Оба внутренних реле настроены на подачу питания при отключении - Выбираемый уровень отключения (0,03 - 3А) и временная задержка (0 - 0,5 с) - Локальные (и опциональные удаленные) Кнопки тестирования/сброса - Изолированное вспомогательное питание - 1 x SPDT/1 x SPNO Выходы реле - 44 мм ширина, крепление на DIN-рейку Данное изделие используется совместно с внешним трансформатором балансового тока ядра (CBCT) и обнаруживает остаточные синусоидальные переменные и пульсирующие постоянные токи. Оба внутренних реле сконфигурированы для подачи питания при отключении на данное изделие. Регулируемый уровень отключения и задержка по времени позволяют настроить изделие в соответствии с типом защищаемой установки. Когда уровень контролируемого тока утечки превысит установленный уровень отключения, устройство отключится. Обычно устройство используется совместно с внешним коммутационным устройством (т.е. расцепление при шунтировании) и обычно управляется главным релейным выходом (RLY1). Существует возможность использования второго релейного выхода (RLY2), который может использоваться для управления панельной лампой, например, для визуальной индикации. Для питания данного изделия требуется вспомогательный источник питания.
