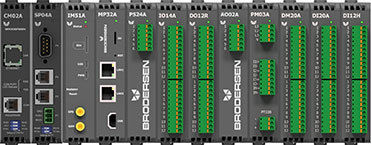

Удаленный терминал Ethernet 93260#34

RS-232RS-485

Обзор
Настройка систем RTU32 посредством выбора CPU, источника питания и модулей I/O. Интерфейсы связи: 2 x Ethernet и USB; варианты CPU масштабируются программно в разных диапазонах производительности. Конфигуратор поддерживает поэтапное расширение лицензий: позже можно добавить скорость CPU, драйверы, ОЗУ или I/O по мере необходимости.

Обзор RTU32N
RTU32N доступен с встроенными I/O или без. Интерфейсы: 2 x Ethernet, 4 COM-порта и 2 x USB. Встроенные I/O расширяемы через Brodersen LocalBus. На применимых вариантах предусмотрен мониторинг питания.

Варианты CPU

• MP32A Standard с USB A разъёмом
• MP32A_REV_B USB с M8 разъёмом
• MP32A_REV_C с RS232/RS485 и M8 разъёмом
• MP32A_REV_D 900/1800 MHz с USB M8 разъёмом
• MP32A_REV_E 900/1800 MHz с M8 в роли RS232/485

Варианты источников питания
RTUM PS Type: 10-30 VDC
RTUM PS Type: 20-60 VDC
RTUM PS Type: 60-150 VDC
RTUN PS Type: 10-30 VDC
RTUN PS Type: 30-60 VDC

Варианты I/O и типы аналоговых входов

• 28 I/O (16 DI, 8 DO, 4 AI)
• 42 I/O (20 DI, 8 DO, 8 DIO, 6 AI)
• Basic без I/O и дисплея

Типы аналоговых входов: напряжение или ток

Варианты резервирования

• R1 — резервные CPU с идентичными резервными I/O; CPU соединяются с помощью устройства CM02A и кабелей.
• R2 — резервные CPU с общими I/O; CPU размещаются рядом и слева от I/O, соединяются через RL02A (REDLINK). Требуется вариант CPU с USB-разъёмом.
• R3 — резервные CPU с общими I/O, расположенными между CPU; соединение через CM02A и кабели.

Опции производительности и протоколы
Опционные элементы (драйверы, скорость CPU, ОЗУ, I/O) активируются лицензией на RTU. Выберите минимум сейчас и приобретайте дополнительные опции позже. Исключение: некоторые опции «Features» не подлежат обновлению по лицензии.

Выбор I/O и бэкплейн
Встроенные I/O и расширение через Brodersen LocalBus (LB2). Конфигуратор выполняет расчёт питания шины LB2 и определение размеров блоков при выборе.

Спецификация материалов и экспорт файлов
Конфигуратор формирует спецификацию материалов (BOM), которую можно сохранить или экспортировать в CSV (с разделителем запятая или точка с запятой). Сохранённые BOM можно загружать для повторных конфигураций.

Технические характеристики

• Семейство продуктов: серия RTU32
• Интерфейсы (RTU32M): 2 x Ethernet, USB (доп. USB/COM в зависимости от CPU)
• Интерфейсы (RTU32N): 2 x Ethernet, 4 COM-порта, 2 x USB
• Опции CPU: программно масштабируемые диапазоны примерно 200–900 MHz и 900–1800 MHz (несколько ревизий MP32A)
• Конфигурации I/O: 28 I/O (16 DI, 8 DO, 4 AI); 42 I/O (20 DI, 8 DO, 8 DIO, 6 AI); Basic без I/O/дисплея
• Аналоговый вход может быть настроен как напряжение или ток
• Диапазоны питания: 10–30 VDC, 20–60 VDC, 30–60 VDC, 60–150 VDC (в зависимости от варианта)
• Типы резервирования: R1, R2 (REDLINK), R3
• Расширение I/O: Brodersen LocalBus (LB2) с расчётом мощности и определением размеров блоков
• Лицензирование: драйверы полевой шины/протоколы и опции производительности управляются лицензиями
• Возможности конфигуратора: экспорт BOM (CSV), загрузка сохранённых BOM, настраиваемый выбор CPU, питания и I/O
• Включает мониторинг питания на применимых вариантах
