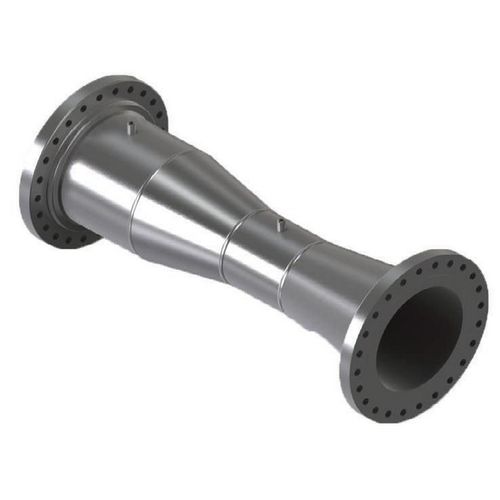

Расходомер с трубкой Вентури

с переменным давлениемдля жидкостейлинейный

- Сопла Вентури - Расчет, проектирование и производство в соответствии с BS EN ISO 5167:1 - Изготавливаются из листового металла или обрабатываются из прутка/штамповки - Диапазон марок материалов - Размеры труб от 50 мм до 1200 мм - Услуги калибровки по запросу Существует два распространенных типа труб Вентури - сопло Вентури и классический Вентури (Гершеля). Оба они имеют сходящуюся входную часть и расходящуюся выходную часть. Классическая сходящаяся часть Вентури представляет собой простой усеченный конус, в то время как у сопла Вентури входной контур соответствует контуру сопла потока ISA 1932. Основное преимущество сопла Вентури перед диафрагменными пластинами и проточными соплами заключается в области восстановления давления. Как правило, невосстановленное давление находится в районе 10 - 30% от измеренного DP по сравнению с 40 - 90% для пластин с отверстиями (в зависимости от коэффициента бета). Хотя стоимость вентури может быть сравнительно высокой, там, где важны затраты на перекачку, первоначальные расходы могут быть оправданы.
