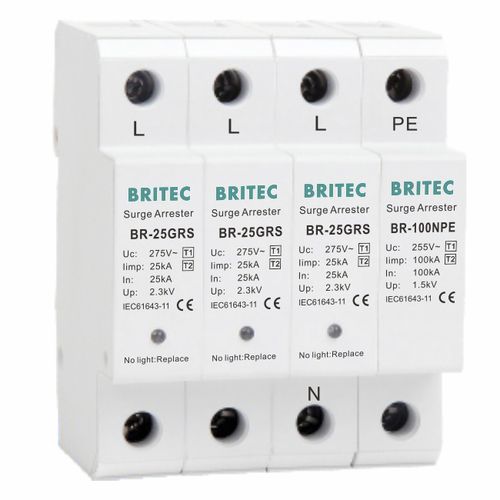

Тип композита: 3P+NPE.
Диапазон температур: -40℃-80℃
Установка: стандартный рельс 35 мм.
Предназначен для защиты низковольтных электроустановок от скачков напряжения, вызванных коммутацией, ударами молнии и электромагнитными импульсами.
Соответствует стандарту IEC61643-11.
Устройство теплового расцепления.
Винтовое клеммное соединение.
Применение:
Защита электроустановок от прямых ударов молнии, а также разряд обратного тока от молнии, распространяющегося от заземляющего проводника к сетевым проводникам.
Устройство предназначено для использования между зоной O и зоной 1 (согласно определению зоны молниезащиты IEC 62305-4).
Устанавливается на вводе электросети 240В/400В низковольтной системы электроснабжения или в общем распределительном шкафу.
Может использоваться для защиты трехфазной системы электроснабжения.
Вопросы, требующие внимания при установке SPD:
Определите путь разрядного тока.
Отметьте провода, которые создают дополнительное падение напряжения на клемме устройства.
Пометьте заземляющий проводник каждого устройства, чтобы избежать лишних индукционных петель.
Между устройством и СПД устанавливается эквипотенциальное соединение.
При установке подключите устройство в соответствии с монтажной схемой, где L - фазный провод, N - нейтральный провод, а PE - провод заземления. Не допускайте неправильного подключения
---
