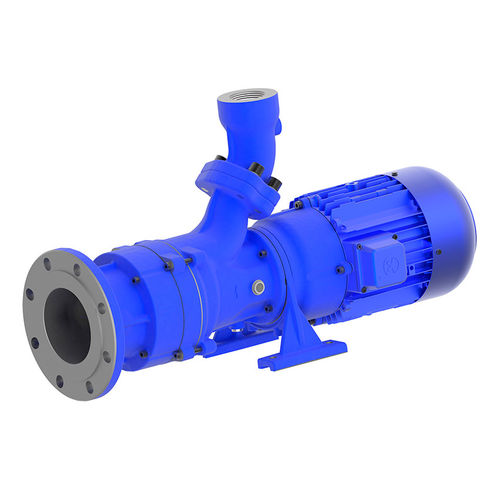

Горизонтальные концевые всасывающие насосы
это центробежные рядные насосы с компактной конструкцией, в которых рабочее колесо установлено на удлиненном валу двигателя.
Эти насосы не являются самовсасывающими и должны подаваться самотеком. Все насосы оснащены двойным торцевым уплотнением.
Эта серия насосов предназначена для горизонтальной установки рядом с резервуаром и способна резать алюминиевую стружку и аналогичные материалы и перекачивать эти материалы вместе с охлаждающей жидкостью. Мешалка, расположенная на всасывании насоса, помогает разделить и отделить любые крупные пучки стружки или гнезда птиц, которые попадают на всасывание насоса.
Специально изготовленный режущий модуль (>60 HRC) предназначен для удаления стружки, а расположенная выше полуоткрытая крыльчатка позволяет с ее большими зазорами перекачивать частицы вместе с охлаждающей жидкостью из станка обратно на фильтр. Насосы SBC способны перекачивать стружку в охлаждающую жидкость в соотношении до 1,5% по весу.
Насосы SBC оснащены удобным 45-градусным фланцевым соединением, которое позволяет осуществлять вертикальное или горизонтальное подключение труб, а также подключение манометра с G ¼.
Заявления
Типы жидкостей - - охлаждающих жидкостей
охлаждающие/режущие масла по запросу -
Макс. отношение стружки к охлаждающей жидкости по массе: - - 1,5 % -
Материал стружки: - - алюминий -
Геометрия стружки: - - пучки стружки до максимума. Ø 100 мм -
Кинематическая вязкость - - ...45 мм²/с (45 сСт) -
Температура перекачки - - 0...80°С
Строительство
Корпус насоса - чугун
Крышка - чугун
Импеллер осевой - стальное литьё
Крыльчатка радиальная - стальная отливка
Режущий модуль - закаленный (>60 HRC)
Мешалка - Высокая вязкость
Вал - сталь
Концевое уплотнение - SiC
- -
Уровень шума - - 71 дБА (SBC820...SBC1120)
74 дБА (SBC1520...SBC1820)
---
