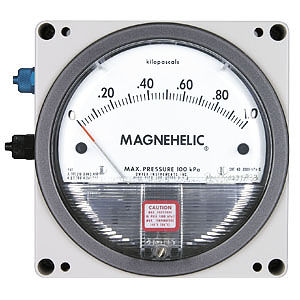

Дифференциальный манометр M2000/2300-U150

аналоговыйнастенныйIP54

Дифференциальные манометры MAGNEHELIC серии 2000 особенно подходят для измерения положительного, отрицательного (вакуума) или перепада давления в диапазоне от 60 Па до 30 кПа и в диапазоне от 30 Па до 10 кПа для индикации нулевой точки в среднем масштабе. За исключением манометров с диапазонами 0-60 Па и 0-100 Па, которые всегда должны быть другие измерительные приборы могут быть установлены в любом положении, от вертикального до горизонтального. Однако после установки они должны быть с нулевыми отметками. Сердцевиной дифференциального манометра M2000 является магнитная муфта между мембраной и стрелкой. Мембрана со встроенным уплотнительным кольцом разделяет два напорных отсека. Движение мембраны передается посредством жесткого соединения с пластинчатой рессорой, специально адаптированной к соответствующему диапазону измерения. На гибком конце пружины установлен небольшой постоянный магнит, который отклоняет стрелку, закрепленную на ферромагнитном спиральном валу на сапфировом подшипнике. Пластиковый корпус U150 для поверхностного монтажа. Дифференциальные манометры M2000 Magnehelic могут быть встроены в пластиковый корпус (U150) для поверхностного монтажа. Пластиковый корпус U150 состоит из двух частей: Передняя часть содержит манометр Magnehelic 2000 и готова к подключению. Задняя часть легко используется для монтажа без передней панели в соответствующей точке измерения с помощью болтов с цилиндрической головкой М4. Передняя часть с манометром не обязательно должна быть установлена на уже зафиксированной задней части до ввода в эксплуатацию. Для диапазонов измерения Дифференциальные магнитные манометры и технические данные см. в техническом паспорте серии 2000.
