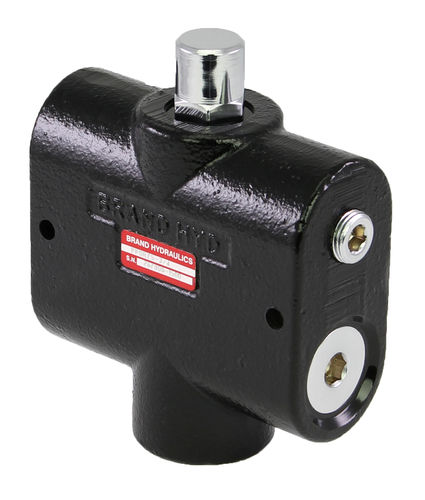

Гидравлический разгрузочный клапан POR75 series

с заслонкой

Регулируемый предохранительный клапан с пилотным управлением поддерживает одинаковое давление открытия при низком и высоком потоке. При превышении заданного давления открывается разгрузочный клапан марионеточного типа, позволяющий небольшому объему пилотной подачи жидкости выйти из камеры в конце главного золотника. Утечка пилотной подачи вызывает смещение главной катушки и открывает проход, который позволяет основному объему жидкости под давлением выходить в бак без прохождения через разгрузочный клапан маятникового типа. Чем выше выход насоса, тем дальше катушка смещается, чтобы увеличить отверстие в резервуаре.
