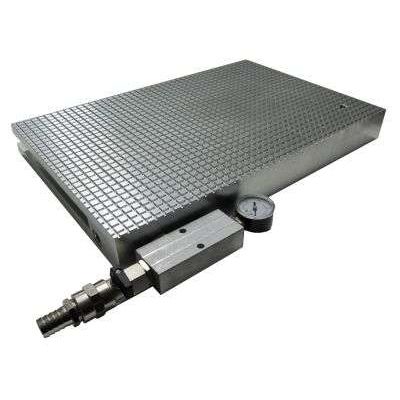

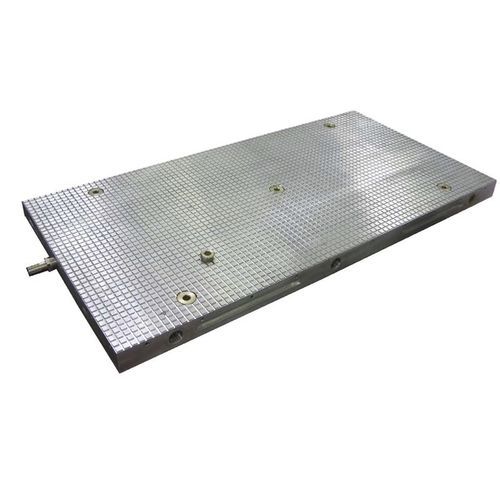

Вакуумный держатель решетка 30.01 seriesдля выпрямлениядля фрезерованиядля метрологии
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Спецификации
- решетка
- Место применения
- для выпрямления, для фрезерования, для травления, для метрологии, для полирования, для обработки
- Длина
МАКС.: 1 000 mm
(39,4 in)МИН.: 200 mm
(7,9 in)- Ширина
МАКС.: 500 mm
(19,69 in)МИН.: 100 mm
(3,94 in)- Толщина
30 mm, 38 mm
(1,18 in, 1,5 in)
Описание
Конструкция повышенной прочности
. Вакуумный зажим решетчатого типа для установки на стол станка
. 2 варианта шага пазов:
VRS12AL: шаг 12,5 мм, алюминиевое исполнение
VRS25AL: шаг 25 мм, алюминиевое исполнение
. Необходимое дополнительное оборудование следует заказывать отдельно, см. артикулы: 30.11 / 30.12 / 30.14 / 30.18 / 30.15
. Соответствующий вакуумный насос: 30.10 / 30.20
В комплект поставки входят:
- Соединитель для пневмошланга
- Ограничители
Применение: Шлифование, ЭДМ, Фрезерование, Метрология, Механическая обработка, Планирование, Гравировка, Полировка
Параллельность: 0,02/100 мм, Плоскостность: 0,02/100 мм
Опции: - Другое расположение пневмоподключения
- Несколько независимых зон
- Специальное исполнение, паллетирование
- Со стальной опорной плитой для использования на магнитных зажимных патронах
---
