ИСПЫТАНИЕ ПЛОСКОГО ДОМКРАТА
ОБОРУДОВАНИЕ
ДЛЯ ЧЕГО ОНО ПРЕДНАЗНАЧЕНО
Оценка сжимающих напряжений в массивной блочной кладке (однодомкратные испытания) и измерение деформативных свойств кладки на месте (двухдомкратные испытания).
Мониторинг изменения напряжений в таких элементах, как бетонная обделка уже существующих туннелей.
ПРЕИМУЩЕСТВА
- Компактность и удобство переноски;
- Простота установки и использования;
- Надежность и точность;
- Соответствует рекомендациям RILEM.

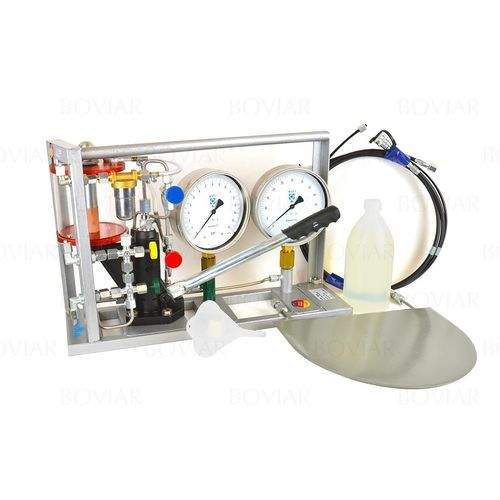

ОПИСАНИЕ
Устройство для приложения нагрузки, состоящее из сварных металлических
карманов, в которые подается давление с помощью измерительной жидкости.
Оснащено системой впуска и выпуска жидкости.
ПРИМЕНЕНИЕ
ИСПЫТАНИЕ НА ОДИНОЧНЫЙ ДОМКРАТ:
Определение напряженного состояния основано на снятии напряжения, вызванного плоскостным надрезом, перпендикулярным поверхности стенки. Снятие напряжения определяется по частичному закрытию
(это означает, что расстояние между точками манометра, ранее закрепленными на стенке поперек прорези, будет меньше, чем до прореза).
Тонкий плоский домкрат помещается внутрь прорези, и давление постепенно увеличивается до получения расстояния, измеренного до прорези. Давление в гидравлической системе, приводящее к перемещению, равному измеренному до прорези, даст напряженное состояние в этой области после учета некоторых поправочных коэффициентов. Смещение, вызванное прорезью, и последующее смещение, вызванное нагруженным плоским домкратом, измеряются съемным тензометрическим датчиком до и после прорези и во время испытаний.
---
