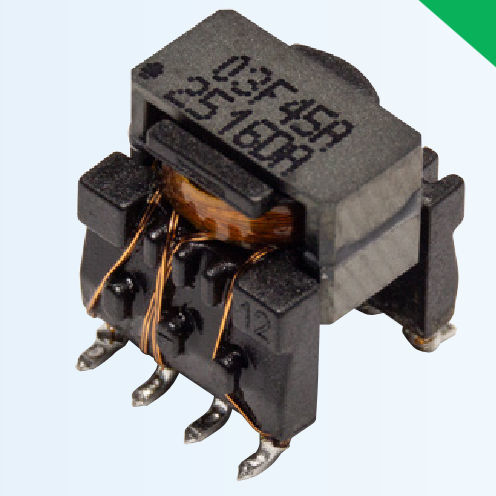

Силовой трансформатор HVMA03F45A-ST8S

инкапсулированныйдля использования в автомобиляхдля преобразователя

В рамках линейки продукции Bourns Custom Magnetics представлен трансформатор драйвера затвора HVMA03F45A-ST8S. Данный трансформатор предназначен для использования в автомобильной промышленности и соответствует стандарту AEC-Q200 Трансформатор драйвера затвора Bourns® модели HVMA03F45A-ST8S разработан с расстоянием пробега тока 8 мм при рабочем напряжении 850 В, что идеально подходит для новых применений в электромобилях, требующих высокого напряжения изоляции. Типичные области применения в автомобильной промышленности включают питание драйверов затворов транзисторов, питания схем управления аккумуляторной батареей, а также изолированное питание между отдельными системами напряжения в гибридных автомобилях. Данный трансформатор имеет широкий диапазон рабочих температур от -40 °C до +125 °C для работы в классе F. Корпус для поверхностного монтажа (SMT) с большим расстоянием пробега отличается уникально компактными габаритами при высоком рабочем напряжении. Данный трансформатор драйвера затвора рассчитан на частоту переключения от 50 кГц до 380 кГц и обеспечивает выходную мощность до 3 Вт. Трансформатор может использоваться со многими микросхемами контроллеров драйверов затвора, как с фиксированной, так и с переменной частотой. Модель HVMA03F45A-ST8S может быть адаптирована для других выходных напряжений и областей применения. Пожалуйста, обращайтесь в компанию Bourns для получения дополнительной технической поддержки и информации о совместимости с микросхемами. Характеристики Частота переключения от 50 кГц до 380 кГц Высокое рабочее напряжение 850 В Трансформатор для поверхностного монтажа (SMT) с путевым расстоянием 8 мм Базовая изоляция в соответствии со стандартами IEC 61558-2 и IEC 60664-1 Рабочий диапазон температур: от -40 °C до +125 °C
