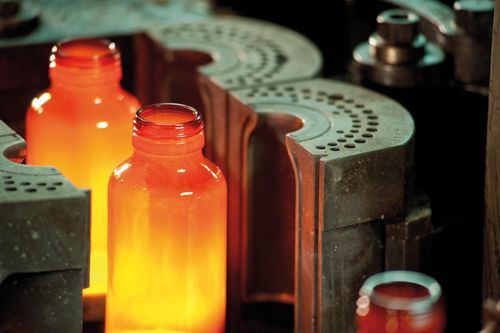

Механизм блокировки с быстрым открытием E-MOC

Обзор
E-MOC — это усовершенствованный механизм открытия/закрытия, разработанный на основе обширного опыта работы стекольных предприятий. Он упрощает процесс формовки и интегрирует процесс-ориентированную систему охлаждения, настраиваемую под требования заказчика. В описании приведены основные особенности E-MOC и его производственные преимущества.

Система охлаждения
E-MOC — это продвинутое теплообменное устройство. Поток воздуха можно распределять по зонам для обслуживания как форм выдува, так и заготовочных форм.

• Форма выдува
• Заготовочная форма

Технология охлаждения
В симуляциях используется анализ сопряжённой теплоотдачи (спецификации охлаждения, температура формы, теплопередача и поведение стекла) для задания правил охлаждения и оптимизации температурных профилей формы.

Механизм — Рычаги и параллельное движение

• Увеличение срока службы формы
• Упрощённая очистка (swabbing)
• Более эффективный угол съёма

Разработан с помощью структурных симуляций

• Бóльшая прижимная сила
• Плавное движение открытия/закрытия
• Более эффективный зажим

Переналадка с E-MOC

• Быстрее
• Проще

Верхнее крепление E-MOC

• Более эффективно
• Более гибко

Конструкция и обслуживание
При верхнем монтаже механизмов секция пуста, что позволяет установить плунжеры с большим ходом. Обслуживание механизма можно выполнять в мастерской при работающей машине.

Преимущества охлаждения
Охлаждение заготовки (осевое охлаждение E-MOC)

• Эффективное охлаждение от центра формы
• Лучшая горизонтальная температурная однородность
• Простая вертикальная регулировка профиля температуры с помощью заглушек
• ПОЛНОЕ 360° покрытие охлаждения
• НИЗКИЕ требования к давлению вентилятора и массовому расходу
• Независимое охлаждение заготовки и шейного кольца

CFD и регулировка
Скорость воздушного потока, управляемая CFD, позволяет точно контролировать температурный профиль формы. Регулировка охлаждения возможна за счёт:

• Числа отверстий сверху и снизу
• Диаметра отверстий
• Окружного распределения

Охлаждение формы
Осевое охлаждение E-MOC обеспечивает эффективное охлаждение от центра к периферии, горизонтальную температурную однородность, простую вертикальную настройку профиля с заглушками, полное 360° покрытие, низкие требования к давлению и массовому расходу вентилятора, независимые контуры для заготовки и шейного кольца, а также отсутствие утечек воздуха в полости формы.

Охлаждение шейного кольца

• Регулируется для всех положений инверта
• Эффективно для всех полостей

Связанные материалы
Доступен PDF-каталог по продукту E-MOC (документ каталога указан в медиаконтенте продукта).

Технические характеристики

• Наименование / модель продукта: E-MOC
• Улучшенный механизм открытия/закрытия для формовочных машин
• Продвинутое теплообменное устройство с осевой (360°) возможностью охлаждения
• Симуляция сопряжённой теплоотдачи используется для определения спецификаций охлаждения и температурных профилей формы
• Управление скоростью потока воздуха на основе CFD для управления температурой формы
• Регулируемое охлаждение через количество и диаметр отверстий и окружное распределение
• Независимое охлаждение заготовки и шейного кольца
• Опция верхнего крепления механизма; секция пуста для размещения плунжера с большим ходом и обслуживания в мастерской
• Разработан с помощью структурных симуляций для увеличения прижимной силы и улучшения плавности открытия/закрытия
