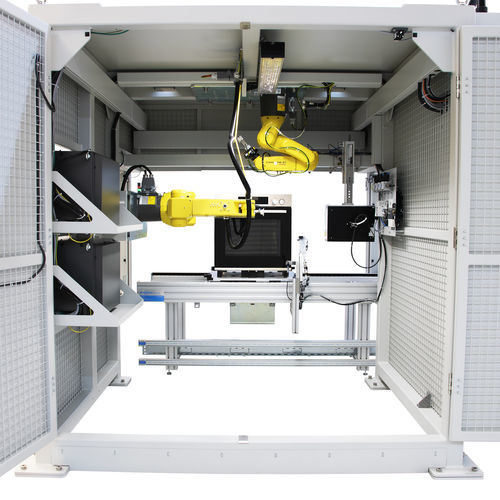

Полностью автоматизированный тестер соответствия параметрам электробезопасности

для медицинского прибора

Обзор
Испытания электрической безопасности являются неотъемлемой частью проверки продукции как на этапах разработки, так и в серийном производстве. Независимо от того, идет ли речь о медицинском оборудовании, инфраструктуре зарядки или бытовой технике, соблюдение норм DIN EN, VDE, IEC или UL обязательно. bott предлагает модульные решения испытательных систем, позволяющие проводить испытания электрической безопасности точно, с документацией и эффективно — от ручных испытательных постов до полуавтоматических систем и полностью автоматических линий испытаний.

Виды испытаний

• Испытание высокой напряжением (HV) — оценка прочности изоляции образца.
• Испытание защитного проводника (PE-тест) — проверка функциональной безопасности защитного заземления.
• Измерение сопротивления изоляции — раннее обнаружение возможных нарушений изоляции.
• Измерение тока утечки — проверка безопасности при косвенном прикосновении.
• Функциональное испытание — проверка соответствия нормам и предназначению.
• Измерение напряжения и тока — контроль эксплуатационной безопасности в работе.
• Импульсное (ударное) испытание — диагностика замыканий витков, межслойных и фазных дефектов.

Модульные испытательные системы

• Ручные испытательные посты для гибких единичных проверок (лаборатория, разработка).
• Полуавтоматические системы с заданными последовательностями испытаний и пошаговым управлением.
• Полностью автоматические линии испытаний с управлением последовательностью, интеграцией в MES/ERP и автоматической документацией результатов; включая контактирование изделия.

Интеграция и документация

• Концепции испытаний, соответствующие нормам, и полная трассируемая запись результатов испытаний.
• Опциональная интеграция в производственную IT (MES/ERP) для автоматизации цепочек процессов и подтверждения качества.
• Безопасное руководство оператором, концепции доступа и меры защиты для соблюдения соответствующих классов защиты.

Технические характеристики

• Охватываемые стандарты: DIN EN, VDE, IEC, UL (настраивается в зависимости от применения и требований заказчика).
• Типичные методы испытаний: HV-тест, PE-тест, сопротивление изоляции, ток утечки, функциональное испытание, измерение напряжения/тока, импульсное испытание.
• Уровни автоматизации: ручной, полуавтоматический, полностью автоматический; модульные аппаратные и программные компоненты.
• Интерфейсы: интеграция MES/ERP, формирование цифровых протоколов испытаний, настраиваемый экспорт данных.
• Контактирование: гибкие решения контактирования для различных геометрий изделий (ручное или автоматизированное).
• Области применения: медицинская техника, инфраструктура зарядки, бытовая техника, автомобильная промышленность, промышленная электроника, возобновляемые источники энергии и др.
• Цель: точные, соответствующие стандартам результаты испытаний с документируемой трассируемостью и высокой надежностью процесса.
