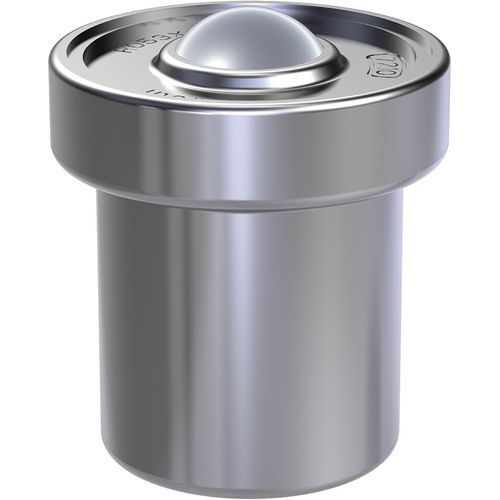

Шариковая опора из стали KUF series

на пружине

Шариковые направляющие с войлочным уплотнением – Размер 22 Описание изделия Шариковая направляющая с пружинным приводом Оцинкованная крышка и корпус, шарики из стали для подшипников качения Размер = 22 Чашечная пружина С войлочным уплотнением, смазанная С пружинным приводом Шариковые передающие узлы опираются на пружины и устанавливаются в корпусе с предварительным натягом При высоких нагрузках шариковый передающий узел втягивается в корпус Крышка и корпус оцинкованные Шарики изготовлены из стали для подшипников качения 1.3505 С чашечными пружинами (TF) или шайбой-фиксатором (SF) Технические характеристики Номинальный размер [мм] 22 Максимально допустимая линейная скорость vmax [м/с] 2,0 Примечание: максимально допустимая скорость vmax При длительной эксплуатации со скоростями свыше 1 м/с следует ожидать повышения температуры и сокращения срока службы в зависимости от нагрузки. Наружный диаметр D [мм] 50,0 Рабочая температура (мин. … макс.) -30 °C ... +100 °C Примечание: допустимая рабочая температура (мин. … макс.) При температурах выше 100 °C следует использовать только шарикоподшипники с открытыми металлическими шариками без войлочного уплотнения. Следует учитывать снижение грузоподъёмности. Используйте высокотемпературную смазку! Соблюдайте инструкции производителя! Возможно, потребуется вымыть имеющуюся смазочную жидкость. Вес [кг] 0,29 Максимальная рабочая температура [°C] +100 Минимальная рабочая температура [°C] -30 Размер a [мм] 13,6 Допуск b ±0,2 Допуск c +0,2 Размер D [мм] 50 Допуск D [мм] ±0,1 Размер D1 [мм] 38,8 Размер dW [мм] 22,225 Размер h [мм] 18,6 Размер H [мм] 58,1
