Клапан для управления положением, силой, давлением или скоростью
2-ступенчатый сервоклапан с механической или механической и электрической обратной связью
1-я ступень усилителя сопла/пластинчатой пластины
Для монтажа на подложке: Шаблон отверстий в соответствии с ISO 4401
Сухой двигатель управления, отсутствие загрязнения зазоров соленоида гидравлической жидкостью
Может также использоваться в 3-ходовом исполнении
Неизнашиваемый возвратный элемент золотника управления
Управление внешнее или со встроенной электроникой (OBE)
Клапан и встроенная управляющая электроника отрегулированы и испытаны
Управляющий золотник с компенсацией силы потока
Регулирующая втулка закреплена по центру, поэтому мало подвержена влиянию температуры и давления
Камеры давления на управляющей втулке с уплотнением зазора, что исключает износ уплотнительного кольца
Фильтр для 1-й ступени, свободно доступный снаружи

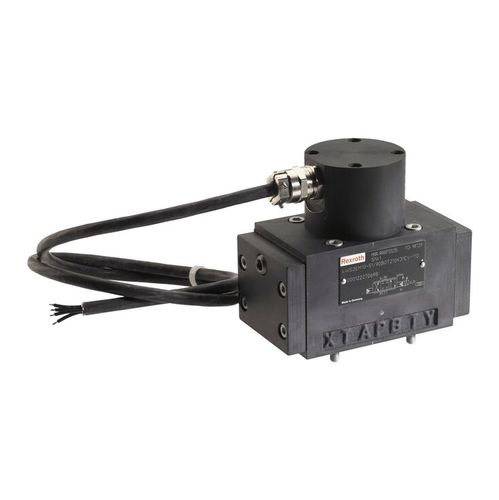

Клапаны типа 4WS(E)2EM10-5X - это двухступенчатые сервоклапаны с электрическим управлением. В основном они используются для управления положением, силой и скоростью.
Эти клапаны состоят из электромеханического преобразователя (моментный двигатель) (1), гидравлического усилителя (принцип: сопловая заслонка) (2) и управляющего золотника (3) в гильзе (2-я ступень), который связан с моментным двигателем посредством механической обратной связи.
Электрический входной сигнал на катушках (4) моментного двигателя генерирует силу посредством постоянного магнита, которая действует на якорь (5) и в соединении с моментной трубкой (6) приводит к крутящему моменту. Это заставляет заслонку (7), соединенную с моментной трубкой (6) посредством болта, переместиться из центрального положения между двумя управляющими соплами (8), и создается разность давлений на передних сторонах управляющего золотника.
---
