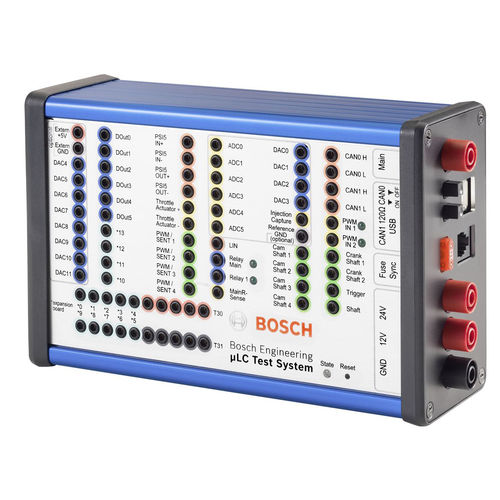

тестовая система μLC
- Удобный пользовательский интерфейс
- Функции могут быть добавлены с помощью карт расширения
- Широкие возможности для автоматизации испытаний
- Компактная, быстро развертываемая испытательная система
- Моделирование всех типичных автомобильных датчиков в одном устройстве
Новая и современная аппаратно-интерактивная испытательная система µLC Test System имеет компактные размеры 17 x 11 x 6 см и подходит для мобильного применения. Первоначальная настройка теста обычно занимает менее десяти минут, поскольку система обеспечивает простую настройку теста.
Это компактная испытательная система с открытым циклом для обеспечения качества разработки блоков управления, объединяющая в одном устройстве моделирование всех типичных автомобильных датчиков и коммуникационных протоколов. Ее интерфейс удобен для пользователя и обеспечивает простоту эксплуатации и оценки.
Испытательная система µLC особенно подходит для автомобильных блоков управления с типичными интерфейсами для датчиков и шинных систем, таких как аналоговые/цифровые входы и выходы, сигналы ШИМ, SENT, CAN, LIN и датчики скорости.
Моделирование скорости двигателя
- До 20 000 об/мин
- Поддерживаемые датчики: Холла, индуктивные, DG23i, TL4953
- До 2 коленчатых валов, до 4 распределительных валов
◦ каждый настраивается независимо
◦ вспомогательный вал
◦ регулировка распределительного вала от -180 до 180°
- Сигнал запуска осциллографа для упрощения контроля
- Моделирование ошибок для управления положением двигателя EPM
Автомобильные шины
- 2 * CAN, до 1 МБит/с,
переключаемый терминатор шины CAN 120 Ом
- Ведущий/ведомый LIN
- SENT, полный стандарт J2716 Jan. 2012
4 выхода, альтернатива ШИМ-выходу
Аналоговые интерфейсы
- 8 * 10-битный ЦАП от 0 до 5 В, макс. 5 мА
Внутреннее или внешнее питание
- 4 * 12-битный ЦАП от 0 до 5 В, макс. 5 мА
---
