ВКЛЮЧАЙТЕ:

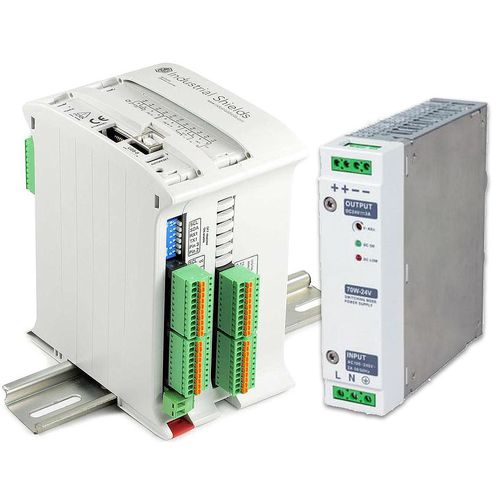

*MDUINO PLC ARDUINO ETHERNET 21 I/O PLUS:
- 13 Вход:
- 8 Выход:
*ПИТАНИЕ 24Vdc, 30W
*ЭЛЕКТРИЧЕСКИЙ КАБЕЛЬ 0.75 мм (x5м синий, x5м желтый, x5м черный)
Описание
Входы, выходы, связь и другие технические спецификации
Входы (включая Ардуино Мега)
- 13 Вход:
(6x) Аналоговый (0-10В постоянного тока) / цифровой (5-24В постоянного тока), конфигурируемый программным обеспечением.
(7x) Цифровая изоляция (5-24 В пост. тока).
Сообщения
- (1x) Ethernet-порт.
- (1x) USB-порт (тип B).
- Порт I2C. (интерфейс с другими промышленными щитами, датчиками, модулями ввода/вывода)
- (3x) TTL-порты.
- (1x) порт RS-232.
- (1x) Порт HALF/FULL Duplex RS-485.
- (1x) внешний порт SPI (используя контакты MOSI, MISO, SS компании Arduino)
- TCP IP / Modbus TCP. / Modbus RTU
- ёмкость WebServer
- Промышленные протоколы
Выходы (включая Ардуино Мега)
- 8 Выход:
(8x) Цифровой изолированный (5-24В пост. тока) / (3 из которых) ШИМ изолированный
(3 из которых) Аналоговый (0-10 В пост. тока), настраиваемый переключателем.
Другие технические характеристики
RTC (Часы реального времени. ПРИМЕЧАНИЕ: Используется порт I2C. См. модификацию пинаута)
µSD Socket (с использованием SPI-порта, вывод D53).
100x75x115 мм
Монтаж на DIN-рейку.
Макс. расход: 1.2A
Флеш-память: 256 кБ (8 кБ для системного загрузчика)
SRAM: 8 кБ
4 кБ
Часовая скорость: 16 МГц
*Штифты Rx,Tx не могут быть использованы с помощью RS485. Для SPI вам нужно выбрать другой контакт для Select Function (Вы можете выбрать, SDA, SCL, Rx, Tx, контакты Arduino)
---
