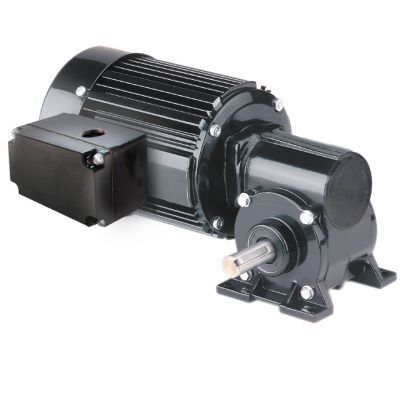

Мотор-редуктор AC Model 1633

трехфазовыйчервячныйортогональный

Продукт
AC угловой редуктор-мотор метрической серии 42R-5N, Модель 1633. Разработан для промышленных применений, требующих компактного углового привода; вентиляторное охлаждение, постоянно смазываемая передача и промышленные уплотнения валов для непрерывной работы.

Доступные файлы CAD и чертежи
Чертежи CAD для этой модели доступны в форматах: PDF, DWG и STEP (модель 1633).

Стандартные характеристики

• Метрическая резьба для крепления и метрические размеры приводного вала.
• Полностью закрытый корпус, степень защиты IP-20.
• Вентиляторное охлаждение для большой выходной мощности.
• Система изоляции класса "B", эксплуатируемая в пределах класса "A" для продления срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и крышки концов для высокой тепловой эффективности и малого веса.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые уплотнения на валах двигателя и выходного вала.
• Игольчатые подшипники по всей конструкции для увеличенной радиальной грузоподъемности и длительного срока службы.
• Постоянно смазываемые зубчатые передачи с маслом для длительного срока службы.
• Червячное колесо из бронзы для высокой ударной нагрузки.
• Закаленный и шлифованный червяк для прочности и долговечности.

Опциональные аксессуары

• Набор литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984).
• Метрический набор литой клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984).
• Большой набор литой клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A стандартных двигателей и редукторов (модель 0986).

Технические характеристики

• Скорость (rpm): 47
• Номинальный крутящий момент (Nm): 12.3
• Номинальный крутящий момент (lb-in): 109
• Мощность (W): 140
• Мощность (HP): 1/5
• Вольт: 230/400
• Гц: 50
• Фазы: 3
• Амперы: 1.1 / 0.61
• Передаточное отношение: 30
• Радиальная нагрузка (N): 800
• Радиальная нагрузка (lbs): 180
• Длина XH (mm): 260
• Длина XH (inch): 10.25
• Вес (kg): 7.3
• Вес (lbs): 16.3
• Схема подключения: 07410279
• Номер детали конденсатора: N/A
• Тип продукта: 42R5BFPP-5N
• HPDecimal: 0.2
