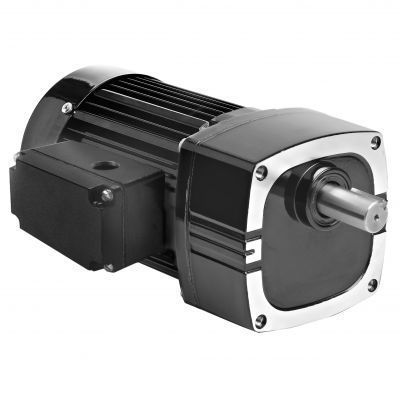

Мотор-редуктор AC Model 1665

трехфазовыйс винтовой зубчатой передачейс параллельными валами

Обзор
Модель 1665 из серии Metric 42R-E: AC-редуктор-двигатель с параллельным валом. Трёхфазный метрический редуктор-двигатель, совместимый с частотными преобразователями, со спиральной (косозубой) передачей и постоянной смазкой зубьев для тихой работы и долговечного ресурса.

Технические характеристики (по таблице продукта)
Скорость (об/мин): 140
Номинальный крутящий момент (Nm): 5.6
Номинальный крутящий момент (lb-in): 50
Мощность (W): 140
Мощность (HP): 1/5
Вольтаж (V): 230 / 400
Гц: 50
Фазы: 3
Ток (A): 1.1 / 0.61
Передаточное число: 10
Радиальная нагрузка (N): 1300
Радиальная нагрузка (lbs): 300
Длина XH (мм): 231
Длина XH (inch): 9.08
Вес (кг): 6.8
Вес (lbs): 15.3
Схема подключений: 07410279
Номер детали конденсатора: N/A
Тип продукта: 42R5BFPP-E2
HPDecimal: 0.2

Стандартные особенности

• Метрическая резьба крепления и метрические размеры приводного вала.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые сальники на валах двигателя и выхода.
• Игольчатые подшипники по всей конструкции для повышения радиальной грузоподъёмности и долговечности.
• Постоянная смазка зубьев с применением полужидкой смазки для длительного срока службы.
• Выборочно закалённая косозубая передача для низкого уровня шума и высокого отношения мощности к объёму.

Доступные документы

• CAD-чертежи: PDF, DWG, STEP доступны для модели 1665 (опции загрузки на странице продукта).
• Схема электропроводки: PDF (ссылка на схему 07410279).
• Паспорта безопасности: доступен паспорт безопасности для Imperial oil.

Дополнительные аксессуары

• Крепёжный комплект L-образной скобы для редукторов E, F и FX [model 0969]
• Набор литого распределительного корпуса для клемм для двигателей и редукторов 33A, 34R, 42A, 42R и 48R [model 0984]
• Монтажный комплект L-образной скобы для метрических редукторов типа E/F [model 1969]
• Литой метрический распределительный корпус с клеммной колодкой для 33A, 34R, 42A, 42R и 48R [model 1984]
• Большой литой распределительный корпус для 34R, 42R, 48R, 42R-FX, 33A, 42A складских двигателей и редукторов [model 0986]

Примечания
Трёхфазный AC-редуктор-двигатель показан для работы при 230/400 В, 50 Гц. Цена на сайте отображается в долларах США; наличие и цены могут изменяться.

Характеристики / технические спецификации

• Модель: 1665
• Серия: Metric 42R-E
• Скорость: 140 об/мин
• Номинальный момент: 5.6 Nm (50 lb-in)
• Мощность: 140 W (0.2 HP / 1/5 HP)
• Напряжение: 230 / 400 V
• Частота: 50 Hz
• Фазы: 3
• Ток: 1.1 / 0.61 A
• Передаточное число: 10
• Радиальная грузоподъёмность: 1300 N (300 lbs)
• Длина XH: 231 mm (9.08 in)
• Вес: 6.8 kg (15.3 lbs)
• Ссылка на схему подключения: 07410279
• Код типа продукта: 42R5BFPP-E2
