Бесщеточный двигатель 3317

с электронной коммутациейDCBLDC

Продукт

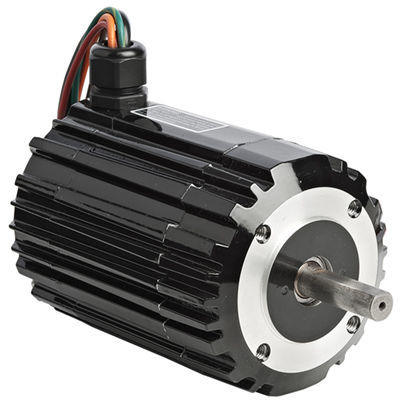

Модель 3317 — серия 34B, BLDC-двигатель для промышленных применений, компактный корпус с электронной коммутацией.

Ключевые характеристики

• Скорость: 10 000 об/мин
• Номинальный крутящий момент: 33 oz-in (≈0,233 N·m)
• Номинальное напряжение: 130 V
• Мощность двигателя: 1/3 HP (≈0,25 kW)
• Постоянная крутящего момента: 14,5 oz-in/A
• Постоянная напряжения: 10,7 V/krpm
• Сопротивление обмотки: 1,7 Ω
• Индуктивность обмотки: 4,6 mH
• Инерция ротора: 0,0154 oz-in·s
• Радиальная нагрузка: 42 lbs (≈19,05 kgf)
• Общая длина (XH): 4,56 in (≈115,8 mm)
• Вес: 7 lbs (≈3,18 kg)
• Тип продукта: 34B4BEBL
• Вспомогальный вал: Нет
• Ссылка на схему подключения: 07410268

Чертежи CAD и схема подключения

• CAD-чертежи для модели 3317 доступны в форматах PDF, DWG и STEP
• Схема подключения доступна (ссылка 07410268)

Дополнительные аксессуары

• Комплект L-скобы для двигателей 34B и 34R (модель 0979)
• 6-футовый кабельный комплект для встроенных BLDC-контроллеров (модель 3982)

Стандартные характеристики

• Полностью закрытый, без вентиляции (IP-44)
• Штекерные разъемы облегчают электрические соединения
• Электронная коммутация обеспечивает тихую работу и снижение EMI; исключает обслуживание щёток
• Формованный узел датчика Холла для точной коммутации
• Обмотанный статор с открытыми ламелями обеспечивает эффективный теплообмен и максимальную мощность на размер корпуса
• Редкоземельные магниты на роторе обеспечивают высокий момент и низкую инерцию ротора

Технические характеристики

• Скорость (об/мин): 10 000
• Номинальный момент (oz-in): 33 (≈0,233 N·m)
• Номинальное напряжение: 130 V
• Мощность двигателя: 1/3 HP (≈0,25 kW)
• Постоянная момента (oz-in/A): 14,5
• Постоянная напряжения (V/krpm): 10,7
• Сопротивление обмотки (Ω): 1,7
• Индуктивность обмотки (mH): 4,6
• Инерция ротора (oz-in·s): 0,0154
• Радиальная нагрузка (lbs): 42 (≈19,05 kgf)
• Длина XH (in): 4,56 (≈115,8 mm)
• Вес (lbs): 7 (≈3,18 kg)
• Тип продукта: 34B4BEBL
• Вспомогательный вал: NO
• Схема подключения: 07410268
