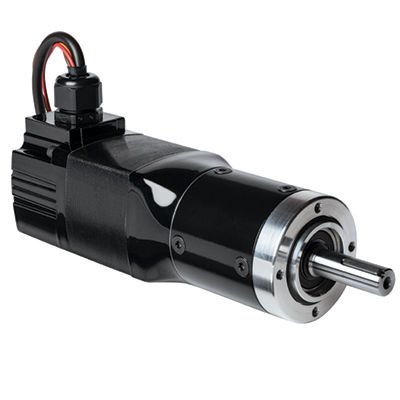

Мотор-редуктор BLDC 7032

бесколлекторный двигатель DCпланетарныйс параллельными валами

Продукт
Модель 7032 — метрическая серия 22B4-60P, встроенный планетарный редуктор с параллельным валом 24В и бесщеточным постоянным двигателем (BLDC).

Чертежи CAD

• INFM0408-A (PDF)
• INFM0408-A (DWG)
• INFM0408-A (STEP)

Схема подключения

• 07410825 (PDF)

Паспорта безопасности

• Super Lube Safety Data Sheet (PDF)

Избранное

• Брошюра продукта Bodine 22B4-60P planetary gearmotor (PDF)

Опциональные аксессуары

• Комплект вала для энкодера (модель 0964)
• Комплект фланца для редукторов типа 60P (метрический) (модель 0961)

Стандартные характеристики

• Требуется комплект управления 24V BLDC для угла коммутации 120°
• До двукратного крутящего момента по сравнению с обычными параллельными коробками передач (шевронные/прямозубые) аналогичного размера
• Невентилируемый корпус редуктора, монтаж в любом положении
• Постоянная смазка высокопроизводительной смазкой
• Закалённые стальные шестерни для долговечности и максимальной производительности
• Стандартный люфт < 60 угловых минут

Характеристики / Технические данные

• Скорость (1/min): 313
• Номинальный крутящий момент (Nm): 2.7
• Номинальное напряжение: 24V
• Ток (модель 24V): 5.6 A
• Пиковый крутящий момент (Nm): 12
• Мощность (Вт): 93
• Передаточное число: 8:1
• Радиальная нагрузка (N): 249
• Длина XH (inch): 7.0
• Вес (lbs): 5.1
• Тип продукта: 22B4FEBL-60P1
• Дополнительный вал: NO
• Мощность (HP): 0.125 (1/8)
