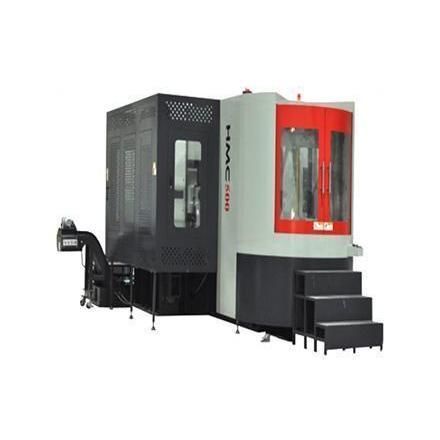

Обрабатывающий центр ЧПУ 3 оси HMC 500горизонтальныйс двойной стойкойBT 50
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Структура
- с двойной стойкой
- Передний конец шпинделя
- BT 50
- Количество инструментов
- 40 инструментов
- Применение
- для тяжелых работ
- Другие характеристики
- высокая жесткость
- Ход Х
850 mm
(33,46 in)- Ход Y
700 mm
(27,56 in)- Ход Z
800 mm
(31,5 in)- Скорость вращения
7 000 rpm
(43 982 rad.min-1)- Мощность
15 kW, 17,5 kW, 18,5 kW
(20,39 hp, 23,79 hp, 25,15 hp)- Скорость подачи по оси X
36 m/min
- Скорость подачи по оси Y
36 m/min
- Скорость подачи по оси Z
36 m/min
- Грузоподъемность стола
500 kg
(1 102 lb)- Вес инструментов (макс)
25 kg
(55,1 lb)- Точность позиционирования
0,01 mm
(0,00039 in)- Повторяемость
0,005 mm
(0,0002 in)- Общий вес
20 000 kg
(44 092,45 lb)- Габаритная длина
5 150 mm
(202,8 in)- Габаритная ширина
3 845 mm
(151,4 in)- Общая высота
2 975 mm
(117,1 in)
Описание
Общее описание
HMC 500 — горизонтальный обрабатывающий центр с положительной T‑образной конструкцией, монолитной станиной и колонной с двойной стенкой большого пролёта. Оси X/Y/Z оснащены тяжелыми роликовыми направляющими, шпиндель с принудительным охлаждением обеспечивает стабильность и точность обработки.
Область применения
Технические характеристики
Точность и повторяемость
Дополнительная информация
HMC 500 — горизонтальный обрабатывающий центр с положительной T‑образной конструкцией, монолитной станиной и колонной с двойной стенкой большого пролёта. Оси X/Y/Z оснащены тяжелыми роликовыми направляющими, шпиндель с принудительным охлаждением обеспечивает стабильность и точность обработки.
Область применения
- Пакетная многоповерхностная обработка коробов, плит, корпусов и станин
- Чистовая и получистовая обработка пресс‑форм и крупных конструктивных деталей
- Высокопроизводительное производство с автоматической сменой паллет
Технические характеристики
- Модель: HMC500
- Ходы (X / Y / Z): 850 / 700 / 800 мм
- Расстояние от торца шпинделя до центра стола: 70–870 мм; от центра шпинделя до верхней поверхности поддона: 75–775 мм
- Размер стола: 500 × 500 мм; индексирование: 360° × 1°; крепление стола: 24‑M16; грузоподъёмность стола: 500 кг
- Максимальный диаметр/высота заготовки: Ø750 мм, H850 мм
- Палетная система: поворотный автоматический обмен двойных паллет; число паллет: 2; время смены: 12 с
- Шпиндель: конус BT50; скорость 7000 об/мин; мощность 15/18,5 кВт (FANUC) или 17,5 кВт (Siemens); крутящий момент 95,5/118 Нм (FANUC) или 96 Нм (Siemens); принудительное охлаждение
- Инструментальная система: магазин на 40 инструментов; смена манипулятором; двунаправленный выбор; макс. масса инструмента 25 кг; макс. диаметр инструмента 125/250 мм; макс. длина 350 мм; хвостовик BT50; время смены инструмента (T-T)/(C-C): 3,5/7,5 с
- Подачи и приводы: роликовые линейные направляющие; моторы подачи X/Y/Z 7/7/7 кВт (FANUC) или 7,1/7,1/7,1 кВт (Siemens); быстроход 36 м/мин; подача при резке до 12 000 мм/мин; диаметры винтов X/Y/Z: 50/45/50 мм; принудительное охлаждение подшипников винтов
- Габариты станка (без конвейера стружки, тележки стружки, гидростанции и т.п.): 5150 × 3845 × 2975 мм; масса: 20 000 кг; потребляемая мощность: 50 кВт; бак СОЖ: 500 л; воздух: 0,6–0,8 МПа
Точность и повторяемость
- Позиционная точность: 0,010 мм; с линейными датчиками: 0,008 мм
- Повторяемая позиционная точность: 0,008 мм; с линейными датчиками: 0,005 мм
- Точность индексирования/позиционирования стола: 12"; повторяемая точность индексирования: 7"
Дополнительная информация
- Подходит для серийного производства и финишной обработки пресс-форм с автоматической сменой паллет
- Опция: трехосевые линейные шкалы для повышения точности позиционирования
- Варианты конфигурации: комплекты управления FANUC или Siemens
