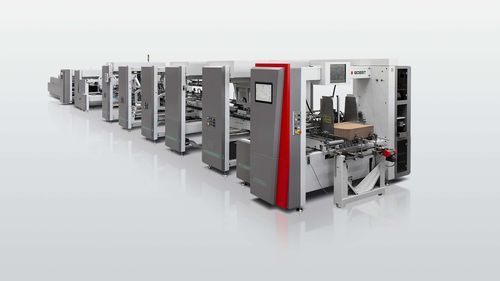

Сгибочная машина картон EXPERTFOLD series

для бумагиавтоматическаядля подачи заготовок

Универсальность и контроль
Независимо от типа гофрокартона или литоламинатных коробок, которые вы производите, EXPERTFOLD 106 | 145 | 165 | 215 разработан для обеспечения полного контроля на этапе фальцовки. Продвинутая подача, точный предварительный разрыв и процесс фальцовки, минимизирующий «рыбий хвост» и зазоры, обеспечивают высокую производительность и качественный конечный продукт. Наличие straightline, crash-lock, возможностей 4 и 6 углов и короткие времена переналадки дают гибкость для работы с широким спектром форматов коробок.

Ключевые преимущества

• Уникальная технология фальцовки
  • Высокая точность и стабильность фальцовки, минимизируя рыбий хвост и зазоры
  • Исключительно плавная и точная фальцовка
  • Автоматическое выбрасывание нестандартных коробок
• Простота эксплуатации для большей готовности к работе
  • Настройка MATIC и дистанционное управление для сокращения времени наладки
  • Простота обслуживания и свободный доступ для более быстрых переналадок
  • Подающий механизм настраивается примерно за 25% времени по сравнению с аналогами на рынке
• Высокая настраиваемость
  • Модульная конструкция для исключительной гибкости и универсальности
  • Подходит для всех типов гофрокартона и литоламинатных коробок
  • Позволяет выпускать широкий ассортимент вариантов коробок

Характеристики продукта (таблица)
Обрабатываемые материалы: картон — макс. 800 г/м2 (в зависимости от свойств материала)
Типы гофры: A, B, C, E, F, N, EF
Производительность - скорость: 20-250 м/мин
Габариты - длина: 20,20 / 23,80 м (примеры)
Габариты - ширина: 2,70 / 3,00 м (примеры)
Габариты - высота: 2,07 м (пример)

Функции

• Accufeed
  • Интегрированный выравниватель заготовок обеспечивает стабильное качество фальцовки
  • Выравнивание слева или справа
  • Подаёт все типы материалов
  • Пневматический фиксатор подающих рамп снижает время наладки и улучшает эргономику
  • Опциональный автоматический выравниватель с управлением задачами и рецептами сокращает время настройки подающего устройства
• Устройства 4 & 6 углов
  • Обрабатывает широкий спектр типов коробок
  • Высокоскоростная и качественная фальцовка с модулированной траекторией крюка
  • Простая настройка с электронно управляемыми поворотными крючками
  • Наклонная рама адаптируется к размеру клапанов
  • Управление SPHERE позволяет сохранять и загружать настройки
• Перенос и подача
  • Независимый привод для полного контроля потока коробок
  • ACCUSQUARE для идеальной центровки каждой коробки
  • Натяжение ремня и регулировка высоты для стабильного потока коробок
  • Регулируемые передающие конвейеры для более быстрой переналадки
  • Регулятор потока коробок для точных интервалов и более высокой скорости работы
  • Автоматическое центрирование передника для улучшения качества склеивания
• Prebreaker
  • Высокоскоростной предварительный разрыв с переменным углом и сверхдлинным модулем
  • Обеспечивает надёжное и точное раскрытие заготовки
  • Подъёмное устройство для быстрой и лёгкой установки
  • Суперширокие нижние ремни и приводные верхние ремни для равномерной подачи даже тяжёлых материалов
• Фальцовка
  • Устройство для снятия напряжения в складке для более естественной, плавной и точной фальцовки
  • Устройство контроля складки обеспечивает идеальный фальц
  • 5‑метровый участок фальцовки для минимизации зазора и сокращения рыбьего хвоста
  • Приводные верхние ремни обеспечивают стабильную подачу
  • Опциональные фальцовочные ремни и центральный тяжёлонагрузочный конвейер для больших/тяжёлых заготовок
• HMI SPHERE
  • Управляет всеми функциями машины
  • До двух 15" полноцветных HD сенсорных экранов
  • Пошаговая процедура помогает оператору при настройке задания
  • Все настройки отображаются на одном экране для интуитивной навигации
  • Полностью совместимо с цифровой платформой BOBST Connect
  • Позволяет сохранять до 5 000 настроек задач
• Модуль crash-lock
  • Моторизованные подъемные рамы для быстрых и простых установок
  • Быстрая настройка для короткого времени переналадки
  • Предварительно разрывает большие коробки и освобождает место для дополнительных устройств
• Accueject
  • Устройство контроля качества, способное выбрасывать одиночную бракованную коробку
  • Автоматически выбрасывает нестандартные коробки толщиной до 35 мм на полной скорости
  • Снижает отходы и затраты
• Эргономика
  • Максимальная доступность для быстрых установок и прямого контроля процесса
  • Дополнительные панели управления на каждом этапе для сокращения времени переналадки
  • MATIC настройка и дистанционное управление для быстрого makeready
  • Обзор производства с LED-индикацией состояния машины и видеомониторингом
  • Защитные световые барьеры для максимальной безопасности
• Управление заданиями и рецептами
  • Подключает HMI SPHERE через BOBST Connect к back office для управления рецептами удаленно
  • Позволяет загружать рецепты на производственные линии, повышая время работы и стабильность между сменами/операторами
  • Обеспечивает мониторинг хода упаковочного производства в реальном времени
• Мониторинг и управление
  • Мониторинг оборудования и управление производительностью предоставляют отчеты и инсайты по продуктивности и качеству
  • Энергоменеджмент для контроля потребления воздуха и электроэнергии и выявления возможностей экономии

Технические характеристики

• Серия: EXPERTFOLD (модели: 106, 145, 165, 215)
• Обрабатываемые материалы: картон — макс. 800 г/м2 (в зависимости от свойств материала)
• Поддерживаемые типы гофры: A, B, C, E, F, N, EF
• Диапазон скоростей: 20-250 м/мин
• Габариты (пример): длина прибл. 20,20 / 23,80 м; ширина прибл. 2,70 / 3,00 м; высота прибл. 2,07 м
• Ключевые модули/опции: выравниватель ACCUF EED, модули 4 & 6 углов, модуль crash-lock, prebreaker, ACCUSQUARE, ACCUEJECT, POLYVACUUM и GYROBOX (опции для e‑commerce), HMI SPHERE с управлением заданиями/рецептами
