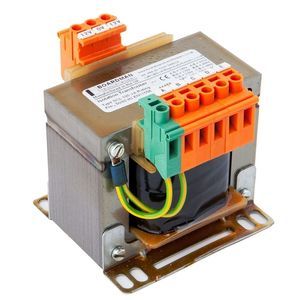

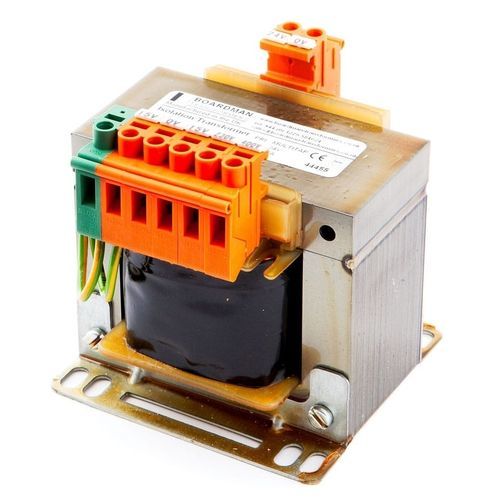

Трансформаторы для панелей управления серии MCL на 230 и 400 В с регулировочными ответвлениями. Разработаны и изготовлены в соответствии с IEC61558.
Эта высококачественная продукция производится на автоматизированных намоточных и сварочных машинах; они обеспечивают хороший доступ к четырехлучевым креплениям, сенсорным клеммам и полной лаковой пропитке для защиты от влаги.
- Трансформатор управления: Изолирующий трансформатор класса 1 с заземляющим экраном между первичной и вторичной обмотками
- Стандарт: IEC / BS-EN 61558
- Класс изоляции : B
- Сопротивление изоляции : > 5 Meg Ω
- Диэлектрическая прочность: Первичная обмотка - вторичная обмотка > 2,5 кВ Первичная обмотка - земля > 2,5 кВ Вторичная обмотка - земля > 2,5 кВ
- Температура окружающей среды: 40
Защита трансформатора от короткого замыкания
Трансформаторы должны быть защищены от короткого замыкания и перегрузки.
Первичная цепь
Первичная обмотка трансформатора должна быть защищена от короткого замыкания, тем самым отключая напряжение питания в случае короткого замыкания. Номинал устройства первичной защиты должен учитывать высокий пусковой ток при включении трансформатора.
---
