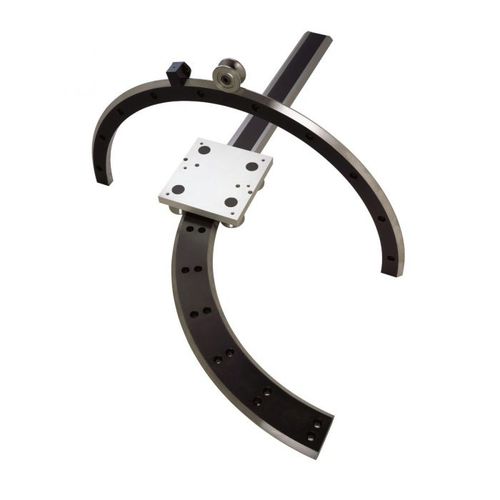

Линейная направляющая с упором HDRT

прецизионнаяиз сталииз нержавеющей стали

HDRT сочетает в себе гибкость и функциональность системы кольцевых направляющих PRT с размерами и прочностью линейки продуктов HDS2, выдерживая нагрузку до 40 кН (8 992 фунтов). Трековые системы Гусеничные системы HDRT сочетают в себе кольцевые сегменты и прямые направляющие для прохождения практически по любой траектории. Внутренние и внешние V-образные кольца совместимы с подшипниками трех размеров и двумя лубрикаторами и доступны в семи размерах, двух классах точности, а также из нержавеющей стали. Системы направляющих поставляются в виде готовых к установке секций, маркированных ссылочными и порядковыми номерами. Для облегчения выравнивания предусмотрено уникальное приспособление для выравнивания стыковых блоков. Также доступны различные методы привода. Сегменты скользящего кольца HDRT предлагает большой ассортимент колец с одной кромкой диаметром от 512 мм (20,15 дюйма) до 1656 мм (65,19 дюйма). Изогнутые сегменты поставляются в стандартной комплектации с длиной дуги 90 и 180 градусов. Они изготовлены из высококачественной стали и доступны в трех марках: P1, P2 и SS. Все марки полностью отшлифованы на 90-градусных V-образных поверхностях и во внутреннем регистре. Марка P1 также заземлена на монтажной поверхности. Версия из нержавеющей стали шлифуется по всем поверхностям. Кольцевые направляющие поставляются в сегментах 360, 180 и 90 градусов. Стандартные отверстия расточены под винт с внутренним шестигранником. Альтернативный вариант - резьбовое отверстие, позволяющее прикручивать болты снизу. Доступен вариант с зубчатым приводом. -HDRE: закаленные внешние V-образные поверхности -HDR: закаленные внутренние V-образные поверхности -HDRD: закаленные V-образные поверхности Прямые сегменты В HDRT используются прямые направляющие из популярной серии HDS2, точно подобранные и модифицированные для конкретных условий применения.
