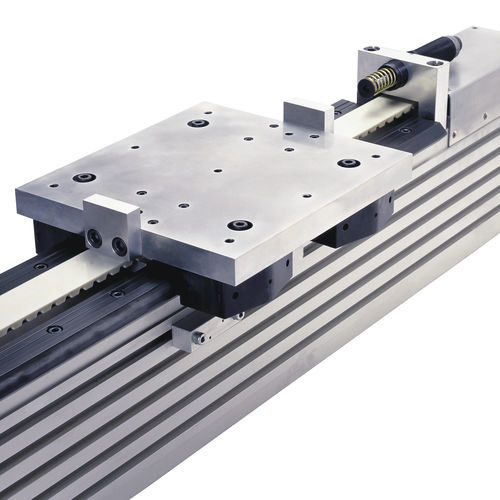

Электрический линейный блок HDLS series
с ременной передачейс большой нагрузкой

электрический линейный блок
электрический линейный блок
электрический линейный блок
электрический линейный блок
электрический линейный блок
электрический линейный блок
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Привод
электрический
Тип
с ременной передачей
Другие характеристики
с большой нагрузкой
Ход

50 mm
(1,969 in)

Сила

МАКС.: 28 000 N

МИН.: 3 100 N

Описание

HDLS использует тяжелые направляющие и приводит их в действие с помощью ремня серии AT. Имеются узкие и широкие версии. Узкий блок выше, чем широкий, что делает его более жестким. Широкий блок лучше подходит для приложений с высокими моментами нагрузки. Как узкие, так и широкие редукторы имеют левый, правый и двойной выходной вал. Коробки передач могут поставляться в непосредственном соединении с блоками. Также возможны удлиненные выходные валы на коробках передач для параллельного привода двух систем. Для систем HDLS предлагаются дополнительные амортизаторы и резиновые буферы. Узкий блок Узкий блок крепится к тонкой профильной балке, которая обеспечивает жесткую жесткость за счет своей высоты. Левый, правый и двойной выходной вал, а также коробка передач являются стандартными для узкого блока. Узкий блок приводится в действие с помощью ремня AT20 шириной 50 мм. Резиновые буферы и амортизаторы являются опциональными. Широкий блок Широкий агрегат устанавливается на широкопрофильную балку для увеличения возможностей обработки момента за счет разнесения V-образных подшипников на большое расстояние. Левый, правый и двойной выходной вал, а также коробка передач являются стандартными для широкого блока. Привод осуществляется с помощью ремня AT20 шириной 50 мм или 75 мм. Резиновые буферы и амортизаторы являются опциональными.

---

ВИДЕО

Каталоги

QuickSelect Guide
QuickSelect Guide
44 Страницы
