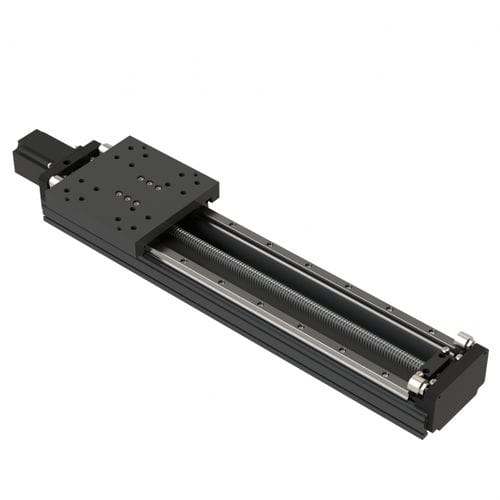

Линейный привод XLA™ series

электрическийс шариковым винтомс ходовым винтом

-Сверхвысокая грузоподъемность, компактный размер -Шарико-винтовой привод и профильные линейные направляющие -Низкий коэффициент трения -Прочные и жесткие конструкционные материалы -Точность и повторяемость Линейные приводы XLA являются самыми надежными из всех стандартных этапов Signature Motion на сегодняшний день! Существует два стандартных размера рамы, включая XLA 9 и более крупную XLA 15. Приводы XLA были разработаны как автономные этапы перемещения по оси Y для портальных систем, они очень жесткие, что позволяет избежать затрат на структурную поддержку при больших пролетах. Они предназначены для широкого спектра приложений, требующих сверхвысокой производительности в компактном корпусе, и могут обеспечить исключительную прочность конструкции даже при использовании без опоры. Направляющие линейного профиля и шарико-винтовая передача обеспечивают очень точное и повторяемое движение. Сверхвысокая грузоподъемность и малая занимаемая площадь Статическая грузоподъемность XLA 9 превышает 3 500 фунтов, а динамическая - более 2 300 фунтов при ресурсе 2 млн. дюймов при габаритах 1,99 дюйма в высоту и 3,75 дюйма в ширину. XLA 15 имеет статическую грузоподъемность более 14 000 фунтов и динамическую грузоподъемность более 9 500 фунтов на основе 2 миллионов дюймов ресурса хода в блоке с габаритами менее 3 дюймов в высоту и 6 дюймов в ширину. Компенсация момента нагрузки сводит на нет влияние приложенного момента, превращая смещенные нагрузки в эквивалентную вертикальную нагрузку. Компенсация моментной нагрузки позволяет легко рассчитать и согласовать срок службы направляющих.
