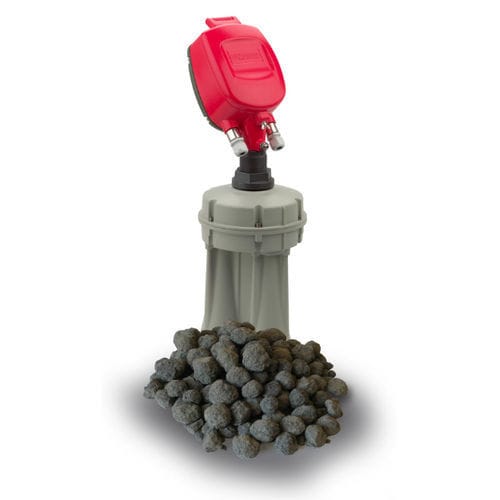

Акустический датчик уровня и объема 3DLS HT

для насыпных продуктовRS-485HART

3D HT измеряет уровень запасов и оценивает объем в бункерах, содержащих трудноизмеримые твердые материалы, такие как клинкер, глинозем, песок для гидроразрыва пласта или летучая зола. Версия HT сканера 3DLevelScanner - он же 3D Solids Scanner - имеет диапазон рабочих температур до 356°F (180°C) для использования в материалах, нагреваемых в процессе производства. Высокотемпературная обработка распространена в цементной, алюминиевой, горнодобывающей и энергетической промышленности. Сканер HT работает в условиях пыли или высокой влажности, а также в очень больших бункерах, где поверхность материала в бункере может быть неровной и сложной для измерения. Технология, основанная на акустике В сканере 3DLevelScanner используется технология, основанная на акустике. Три преобразователя посылают на поверхность материала звуковые волны крайне низкой частоты, издавая звук, похожий на стрекотание сверчков. Датчик получает ответное эхо от нескольких точек на поверхности, которое преобразуется в измерения расстояния. Усовершенствованные алгоритмы в программном обеспечении присваивают каждому измерению координату XYZ, которая отображается в 3D-изображении. Дополнительное программное обеспечение генерирует графическое представление рельефа материала в контейнере. Вариации поверхности учитываются при расчете объема. Что делает 3D-сканер уникальным? Измеряет несколько точек на поверхности материала Генерирует 3D-изображение рельефа материала Точность измерений превосходит точность измерений по одной точке Сообщает о минимальном, максимальном и среднем расстояниях Обнаружение условий подъема или опускания конуса Выявляет наплывы на боковых стенках, которые могут привести к структурным повреждениям Измерение рельефа в сегментированных бункерах Точное определение объема в больших бункерах с помощью нескольких сканеров
