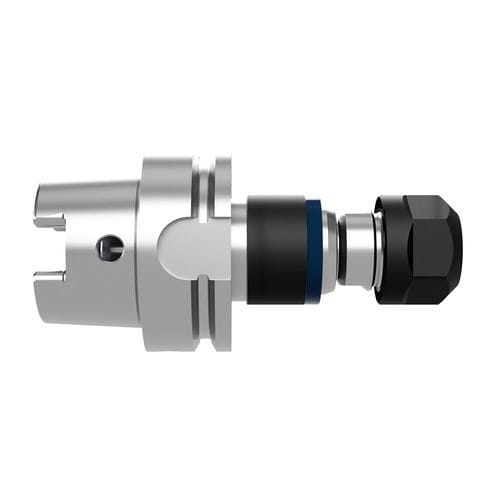

Патрон для инструментов компенсация S3D series
резьбыдля токарного станка с ЧПУдля обрабатывающего центра

Патрон для инструментов компенсация - S3D series - Bilz - резьбы / для токарного станка с ЧПУ / для обрабатывающего центра
Патрон для инструментов компенсация - S3D series - Bilz - резьбы / для токарного станка с ЧПУ / для обрабатывающего центра
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Тип зажима
компенсация
Применение
резьбы
Другие характеристики
для токарного станка с ЧПУ, для обрабатывающего центра, механический, на шариковом подшипнике
Диаметр зажима

МАКС.: 42 mm
(1,65 in)

МИН.: 0,5 mm
(0,02 in)

Описание

Компенсация минимальной длины в направлении сжатия и растяжения Подвеска на шарикоподшипниках (т.е. независимая от крутящего момента) Подходит для внутренней подачи охлаждающей жидкости под давлением до 80 бар Подходит для метчиков и резьбообразователей Подходит для правой и левой резьбы Оптимизированная технология пружинного демпфера (± 0,5 мм) полностью герметичная функциональная камера 3D Synchro (можно мыть при температуре до 80°C) Оптимизированное уплотнение (сопоставимо с IP68) 100% SCK-компатибель Преимущество Снижение давления на резьбовые фланцы Компенсация ошибок синхронизации Компенсация ошибок синхронизации Повышенная стабильность процесса Более длительный срок службы метчика Лучшее качество резьбы Предварительная настройка инструмента с помощью осевого регулировочного винта возможна с обеих сторон (винт не входит в комплект поставки) Наилучшее применение Вы можете использовать наш патрон 3D-Synchro в качестве цангового патрона для держателей инструмента с приводом, а также для прямого зажима в шпинделях станков. на 220%*1 выше коэффициент стойкости метчика на 200%*2 выше скорость выхода давление охлаждающей жидкости 80 BAR (вместо 50 BAR) *1 220% стойкости метчика M8 в испытании на стойкость при n= 560 мин-1 в X37CrMoV5-1 (Rm= 770 Н/мм2) с патроном S3D Synchro по сравнению со 100% стойкостью инструмента со стандартным цанговым держателем. *2 200 % скорости резания = 25 м/мин с метчиком M10 в сером чугуне GG20 (Rm > 200 Н/мм2) с патроном S3D Synchro по сравнению со 100 % = 12,5 25 м/мин со стандартным цанговым держателем при сохранении качества резьбы при сохранении качества резьбы и допусков. При использовании стандартного цангового патрона скорость резания не могла быть увеличена, иначе резьба перестала бы соответствовать допуску. Используемые эластомеры стабильны по размерам и устойчивы ко всем охлаждающим и смазочным жидкостям. Благодаря заданной компенсации длины,

---
